Полный обзор многогранных металлических опор
Многогранные опоры: сферы применения, особенности и преимущества
Для многогранных опор характерно особое сечение профиля, как правило, в форме шестигранника. Главным отличием выступает наличие граней ствола. В производстве опор используется листовая сталь, которой методом гибки придают нужную форму.
Столб может быть выполнен с одним или двумя продольными швами. Для эксплуатации в условиях низких температур опоры изготавливают из стали марки 09Г2С. Все виды столбов подвергаются горячему цинкованию, которое обеспечивает защиту материала от коррозии.
Разновидности и сфера применения многогранных опор
В современных условиях многогранные опоры представлены в нескольких модификациях. Разница заключается в назначении, способе установке и особенностях сечения профиля. Наиболее распространенные варианты многогранных опор:
- ОГК – опоры граненые конические, производимые в стандартном и усиленном вариантах.
- НФГ – несиловые фланцевые граненые (за счет особой технологии монтажа легко перемещаются на новое место или заменяются на новые).
- ОГС – опоры граненые силовые (используются в качестве столбов для подвеса СИП).
- СФГ – силовые фланцевые граненые с возможностью подвода кабеля воздушным или подземным путем.

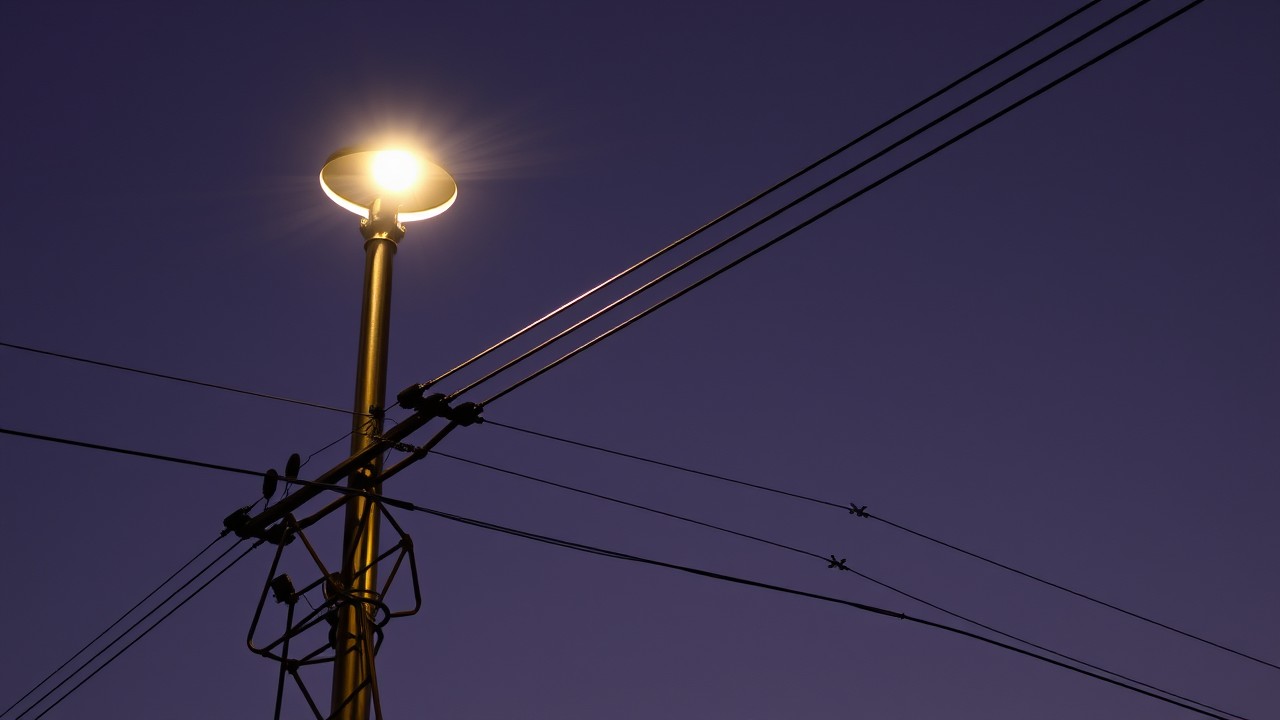

Перечисленные опоры применяются для организации утилитарного освещения городских улиц и магистралей, крупных парковок и площадей, транспортных развязок, парков и мостов.
Из особенностей многогранных опор отмечают небольшой вес, долговечность, простой, но современный и универсальный дизайн. Подобные столбы могут изготавливаться по индивидуальным размерам. Их определяют в ходе расчета многогранных опор, который также учитывает, с какой целью они будут использоваться:
- в качестве опор для воздушных линий электропередач (ЛЭП);
- опор освещения, в том числе силовых серии ОГК, ОГС и НФГ;
- высокомачтовых опор освещения со стационарной или мобильной короной высотой до 50 м и более;
- транспортных опор контактной сети для наземного электротранспорта;
- мачт связи;
- опор для светосигнального оборудования и светофоров;
- стальных молниеотводов.
Стальные многогранные опоры можно эксплуатировать в населенной и ненаселенной местности в I-V гололедных и ветровых районах. Допустимая температура воздуха – до -65 °C.

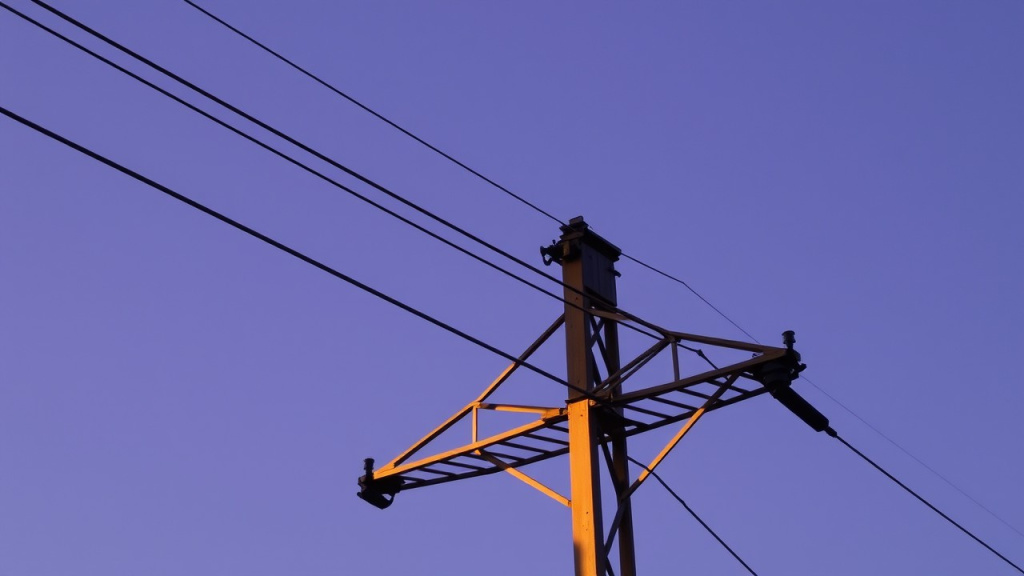

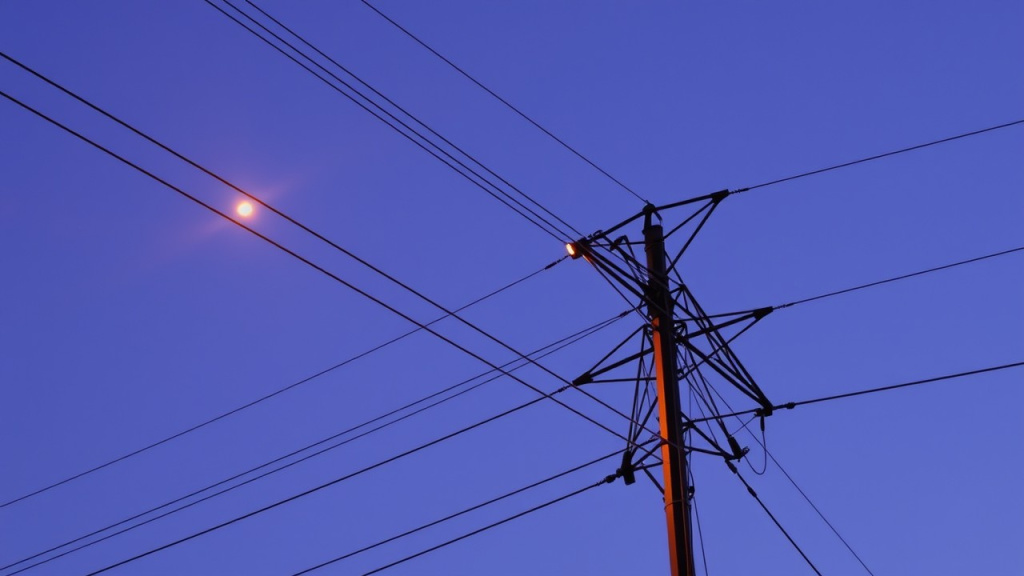

Многогранные опоры для ЛЭП
Согласно СНиП 23-01-99*, многогранные опоры ЛЭП можно использовать во всех климатических условиях. Они производятся для напряжения 10-500 кВ. В конструктивном плане граненые опоры ЛЭП могут быть:
- свободно стоящими или на оттяжках;
- одно- или многостоечными (двух-, трехстоечными);
- с телескопическим или фланцевым соединением секций по высоте.
- Двухстоечные опоры выполняются с портальными внутренними связями, которые бывают жесткими или гибкими. Все разновидности конструкций проектируют в соответствии с требованиями СНиП II-23 и ПУЭ. В зависимости от требуемой высоты опоры могут состоять из одной или нескольких секций. Для подвеса проводов их оснащают траверсами: многогранными, решетчатыми или изолирующими. Определенную конструкцию принимают на основании расчета опоры ЛЭП.
Применение для прокладки ЛЭП многогранных опор позволяет:
- сократить сроки строительства в 2-4 раза (в сравнении с решетчатыми и железобетонными аналогами);
- на 12-15% уменьшить материальные затраты (по сравнению с бетонными опорами);
- увеличить межопорное расстояние;
- сократить расходы на транспортировку и монтаж.
В чем плюсы многогранных опор
В сравнении с трубчатыми, многогранные опоры имеют значительно меньший вес, что упрощает их транспортировку и установку. Еще одно преимущество – при меньшей массе такие опоры имеют увеличенную несущую способность. Это позволяет использовать столбы:
- для подвески СИП;
- устройства низковольтных линий электропередач ВЛ;
- монтажа тяжелых рекламных конструкций;
- установки большого числа осветительных приборов;
- прокладки контактных сетей;
- монтажа автомобильных знаков.
Таким образом, способность выдерживать большие нагрузки позволяет размещать на граненых опорах дополнительное оборудование, а не только светильники.
Последняя важная характеристика многогранных опор освещения – сниженный расход металла. Для их производства требуется меньше сырья, чем для изготовления трубчатых. За счет этого многогранные опоры имеют меньший вес и меньшую кинетическую энергию. Благодаря таким свойствам во время аварийных ситуаций они получают меньше повреждений.
