Освещение и молниезащита на АЗС: нормы, правила, требования
Освещение для АЗС (автозаправочной станции) – важный аспект при открытии подобного объекта. Ввиду роста количества машин на дорогах количество АЗС с каждым годом все увеличивается, поскольку ни одно транспортное средство не может существовать без горючего.
В результате вопрос организации освещения на АЗС ставится в приоритет, особенно если учитывать, что современные заправочные станции – это еще и мини-магазин с сопутствующей продукцией. Но прежде всего на АЗС должен быть обеспечен соответствующий уровень электро- и пожаробезопасности.
Особенности организации освещения на АЗС
Освещение на АЗС должно быть продумано в следующих зонах:
- Заправочной. Имеет наиболее важное значение. Зона заправки – это область под навесом, которая должна хорошо освещаться, особенно вечером и ночью.
- Торговой. В этой области можно придерживаться норм, предъявляемых к освещению торговых залов. Достаточное освещение здесь необходимо для комфорта покупателей и выгодного представления продукции.
- Остальной территории. Сюда относятся все оставшиеся зоны: въезд-выезд, автостоянка и пр.
Освещение АЗС кроме обеспечения безопасности на объекте помогает завоевать доверие и лояльность потребителей. В вечернее время станция притягивает автомобилистов именно яркими огнями. Но при организации подсветки АЗС даже в декоративных целях все равно необходимо соблюдать нормативные требования, предъявляемые законодательством в сводах правил (СП).
Нормативные значения освещенности для АЗС
Согласно п. 7.5.1.16 СП 52.13330.2016, сила света осветительных приборов, направленных в сторону проезжающих мимо водителей, на территории АЗС не может превышать 30 кд (кандел) на 1 клм (килолюмен) их светового потока. Прожекторы на крышах и навесах строений нельзя направлять в сторону дороги и проезжей части улицы.
Средняя освещенность Eср на дорожном покрытии в местах подъезда к зоне заправки транспорта принимается по таблице 7.12 СП 52.13330.2016. В ней приводятся следующие данные:
- Место заправки и слива нефтепродуктов – 20 лк.
- Проезжая часть территории АЗС – 10 лк.
- Подъездные пути категории А и Б – 15 лк, категории В – 10 лк.
Освещенность рабочих поверхностей помещений и сооружений на территории АЗС указывается в таблице Л.2 указанного СП:
- В помещениях и под навесом в зоне топливораздаточных колонок: на полу – 75 лк, табло колонок – 50 лк.
- Вне зданий АЗС: покрытие – 50 лк, табло колонок – 30 лк.
- В области технологических колодцев – 20 лк.
Организация освещения в разных зонах АЗС

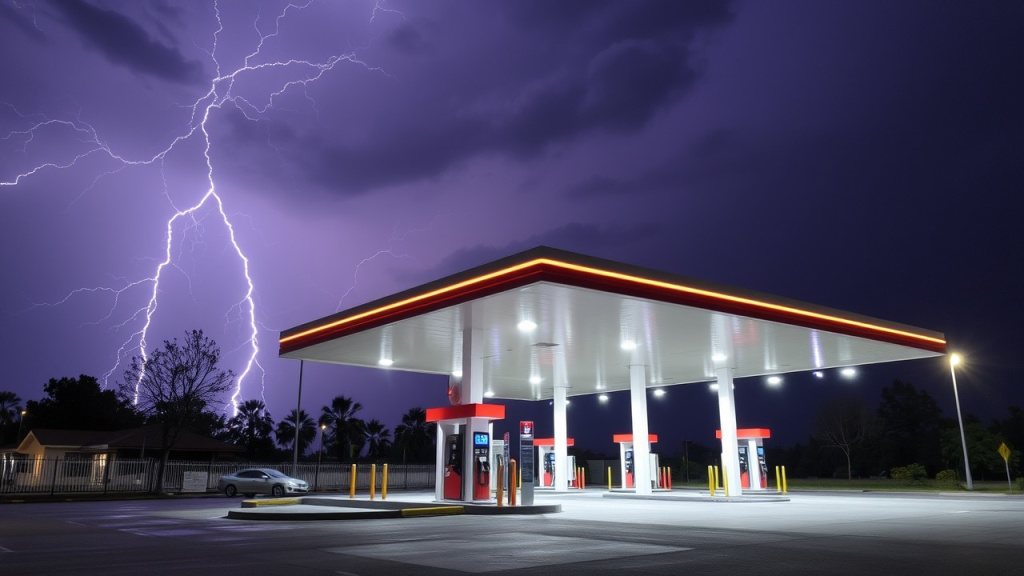

В заправочной области чаще всего используются встраиваемые светильники, которые устанавливают непосредственно в конструкцию навеса. Чаще всего с этой целью применяются светодиодные светильники, поскольку они:
- имеют высокую степень защиты от влаги, дождя, града и метели;
- не подвергаются коррозии;
- обладают направленным световым потоком;
- хорошо вписываются в любой дизайн-проект;
- устойчивы к перепадам напряжения;
- долговечны, поэтому не требуют замены в течение до 100 тыс. часов;
- обладают высокой светоотдачей – до 120 Лм/Вт;
- соответствуют требованиям, предъявляемым к взрывоопасным объектам.
Не менее актуально светодиодное освещение для АЗС в области въезда-выезда. Здесь используются консольные опоры освещения (самые распространенные на сегодня) и прожекторы. Высота столбов может составлять до 12 м.
По периметру устанавливают светильники для автозаправочных станций на опорах высотой 6-7 м. Для освещения фризов можно использовать неоновые лампочки и светодиодные ленты. Здесь можно следовать принципам организации архитектурной подсветки объектов.
Особенно важно подсветить логотип компании, чтобы не отступать от ее корпоративного стиля. Его располагают на навесе, а также флагштоках на въезде в АЗС. В ночное время суток такое оформление позволяет водителям издалека заметить АЗС.
Прочие важные требования к безопасности на АЗС
На любой автозаправочной станции должны строго соблюдаться требования, предъявляемые к электро- и пожаробезопасности на объекте. Для этого в первую очередь особое внимание уделяют выбору осветительного оборудования. Оно должно иметь класс защиты не ниже IP65, лучше – IP67, который обеспечивает максимальную стойкость к влаге и твердым веществам.
Другое требование к светильникам – уровень взрывозащищенности, который обозначается Ex и измеряется цифрами 0, 1 и 2. Максимальный уровень – Ex0. Для АЗС считается достаточным уровень Ex1.
Еще одно важное условие безопасности – наличие молниеотвода. Молниезащита АЗС может быть представлена специальным металлическим стержнем, который крепится к каждой опоре уличного освещения. Молниеотвод должен хорошо проводить ток и иметь заземление. Его располагают выше всех объектов, расположенных на территории АЗС.
Молниезащита контейнерной АЗС также выполняется в виде стержневого молниеприемника-мачты. Его располагают от станции на расстоянии не менее 3 м. Вне зависимости от типа АЗС при организации ее молниезащиты можно пользоваться документами ПУЭ 7-е изд., РД 34.21.122-87 (рекомендации по устройству молниезащиты) и СО 153-34.21.122-2003 (инструкция по устройству молниезащиты для зданий, сооружений и промышленных коммуникаций).
