Монтаж закладных деталей: особенности технологии

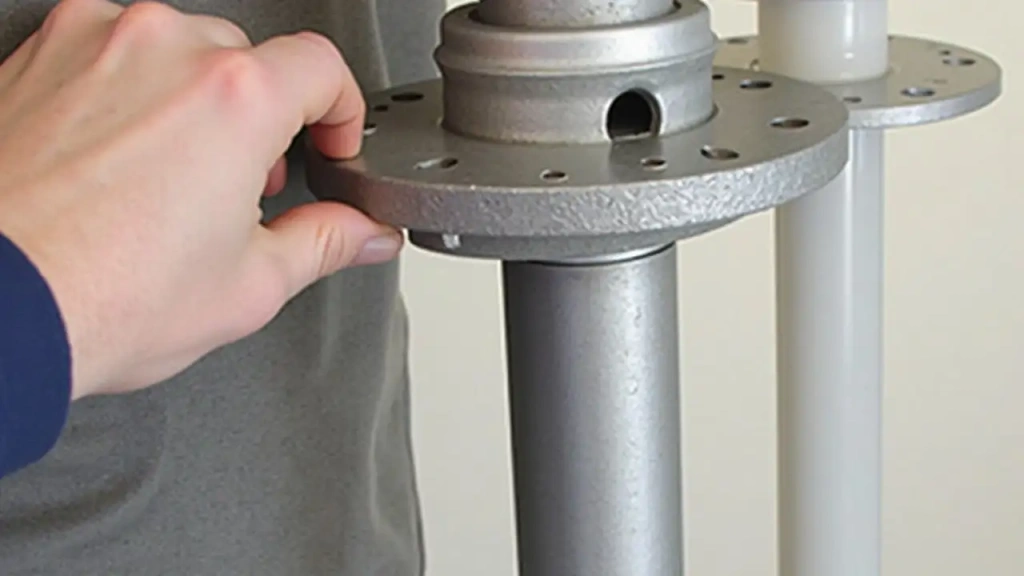

ЗДФ, или закладная деталь фундамента, — это элемент, от установки которого зависит надежность и прочность всей конструкции. Если ЗДФ некачественная, не подходит конкретной конструкции или неправильно рассчитана, то и вся опора освещения будет шаткой, недолговечной и опасной. Рассмотрим особенности монтажа закладных деталей, которые могут сыграть важную роль при установке опоры освещения.
Содержание:
Назначение и плюсы использования ЗДФ

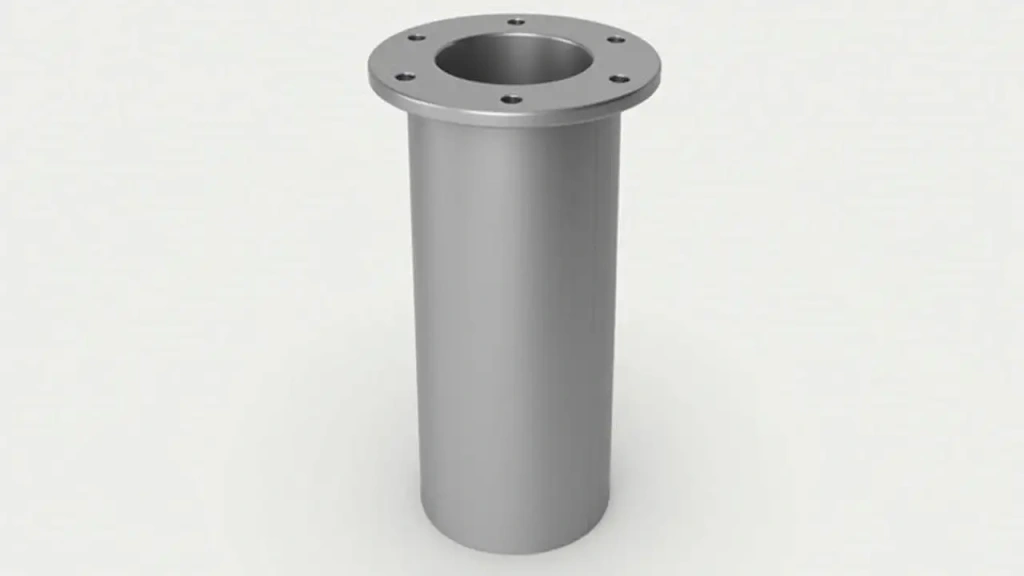

Фланцевая опора — один из самых распространенных способов установки парково-декоративных опор. Такой прием позволяет установить декоративную опору освещения, а затем при необходимости демонтировать и заменять ее, не трогая грунт.
Фланцевая установка позволяет экономить на ремонте и замене опор, поскольку объем работ становится значительно меньше.
У закладных деталей есть еще один плюс — бетонирование и монтаж становятся отдельными операциями. Это позволяет защитить лакокрасочный слой декоративной опоры при установке. Все «грязные» и опасные для лакокрасочного покрытия работы производятся исключительно с ЗДФ, не затрагивая сам декоративный столб.
Закладные детали могут использоваться для силовых и несиловых опор. В первом случае их выпускают с круглым основанием, а во втором — с квадратным. Квадратное основание подходит для подземной проводки кабеля. На верхней части детали в этом случае располагается специальный люк, где можно ввести кабель. Размеры люка в среднем составляют 20х20 см.
Вы еще не знакомы с плюсами закладных деталей? Мы подробно рассказывали о них в статье: «Закладная деталь фундамента: основные характеристики и функции».
Монтаж закладных деталей
Давайте взглянем на процесс установки ЗДФ. На самом деле это очень простая работа: сперва нужно вырыть котлован подходящей глубины, затем установить в него закладную деталь, а после этого забетонировать котлован. Не сложнее установки других комплектующих для опор освещения.
Глубина и ширина вырытого котлована будет зависеть и от длины ЗДФ, и от высоты декоративной опоры. Обычно глубина варьируется от 1 до 3 метров.
Рассмотрим пошагово процесс монтажа закладных деталей согласно СП:
- Бурение котлована. Чтобы вырыть котлован нужного размера, используют бур. Размеры котлована определяют заранее, исходя из нагрузки на закладную деталь, ее габаритов и характеристик грунта.
- Создание подземной подушки. На дно котлована засыпают песок и щебень, чтобы создать подушку для установки ЗДФ. Толщина этой подушки должна быть не менее 20 см.
- Установка закладной детали. ЗДФ устанавливают в котлован и фиксируют, но пока не заливают бетоном.
- Если опора несиловая, на этом этапе протягивают подземный кабель. Силовой кабель тянут из заранее подготовленной траншеи в ЗДФ, проводя его через вышеупомянутый люк.
- Бетонирование котлована. Подземную часть фланца заливают бетоном марки В25. Верхний уровень заливки должен располагаться выше верхнего края люка для силового кабеля.
- Засыпание грунтом. После бетонирования котлован не будет расположен вровень с землей. Его нужно заполнить грунтом, чтобы выровнять с окружающим ландшафтом.
Готово! Когда бетон окончательно застынет после установки ЗДФ, можно монтировать опоры освещения. Обычно высыхание бетона длится несколько дней; этот срок зависит от глубины и ширины котлована, а также погодных условий и качества бетона.
Как видите, монтаж закладных деталей осуществляется не прямо в бетон, а в грунт, после чего ЗДФ закрепляют бетонированием.
Качественный монтаж закладных деталей — это фундамент для крепкой и долговечной опоры освещения. Этот шаг влияет на то, насколько прочным и безопасным будет крепление будущего фонаря. Используйте качественные закладные детали, тщательно высчитывайте их размеры и устанавливайте их согласно инструкции, не пропуская ни единого шага, — только так опора освещения будет зафиксирована достаточно надежно. Если у вас есть трудности с расчетом закладной детали, обратитесь к нашим менеджерам — они помогут найти подходящую модель.
