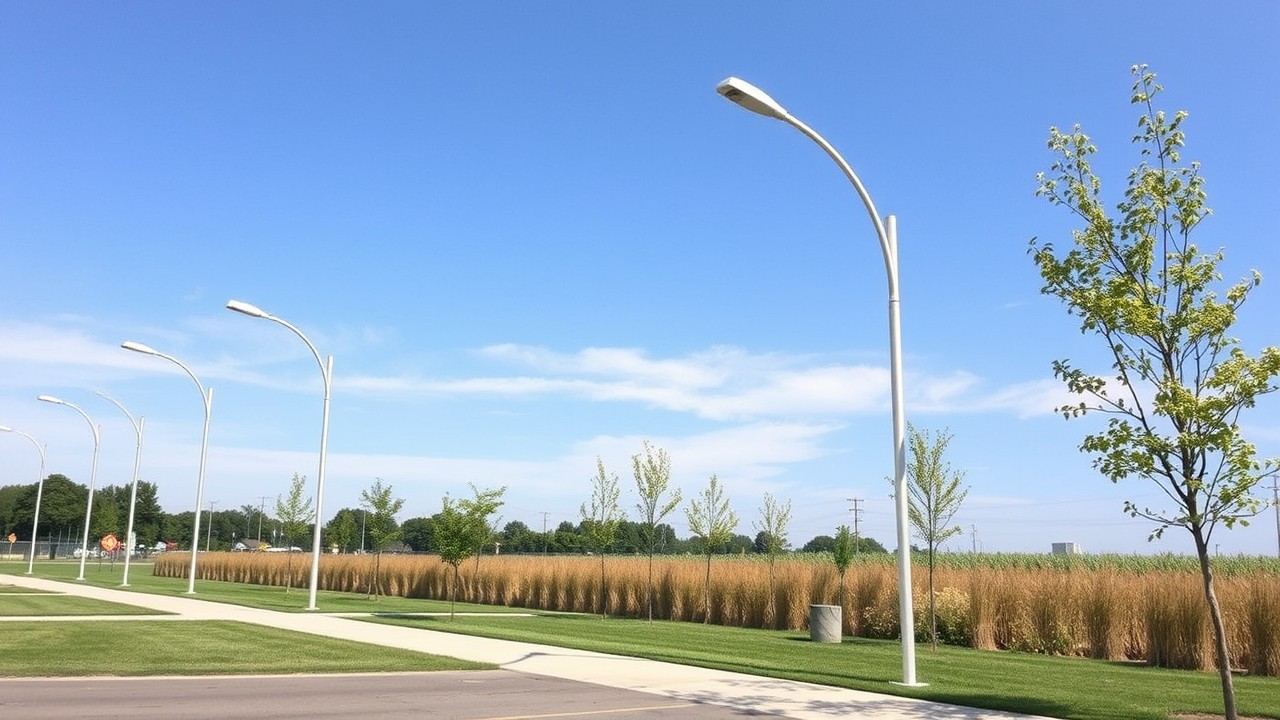

Кронштейны для столбов освещения: виды и особенности

4193
()

Типы кронштейнов для опор наружного освещения

Любая опора освещения состоит из нескольких элементов. Одним из них выступает кронштейн, который необходим для крепления осветительного прибора на верхней части столба. От этой детали тоже зависит, насколько качественным будет освещение определенного участка. Кронштейн с переходом на опоре позволяет направить свет под определенным углом и обеспечить ему требуемую интенсивность. Для этого используют разные виды креплений. Они отличаются не только конструкцией, но и способом установки.

Освещение автомобильного моста

Как расшифровывается обозначение кронштейнов

Кронштейны для опор наружного освещения имеют определенное обозначение, по которому легко определить важные характеристики конструкции. В качестве примера можно взять маркировку К1К (15°)- 1,0-1,0-0,18, где:

  • К – означает кронштейн радиусный. Если будет указано КГ – это кронштейн безрадиусный.
  • 1 – кронштейн однорожковый. Цифра означает количество мест для посадки светильников (их может быть от 1 до 4).
  • К – концевой способ установки источника света. Также в обозначении могут быть буквы «П» (приставной), «Т» (прожекторный) или «Н» (настенный).
  • 15° - угол между посадочным местом и горизонтом.
  • 1,0 – расстояние от посадочного места под осветительный прибор до верхнего конца опоры (м).
  • 1,0 – вылет кронштейна. Это расстояние от посадочного места под светильник до вертикальной оси опоры (м).
  • 0,18 – величина внутреннего посадочного диаметра обечайки или опорного кольца кронштейна (м).

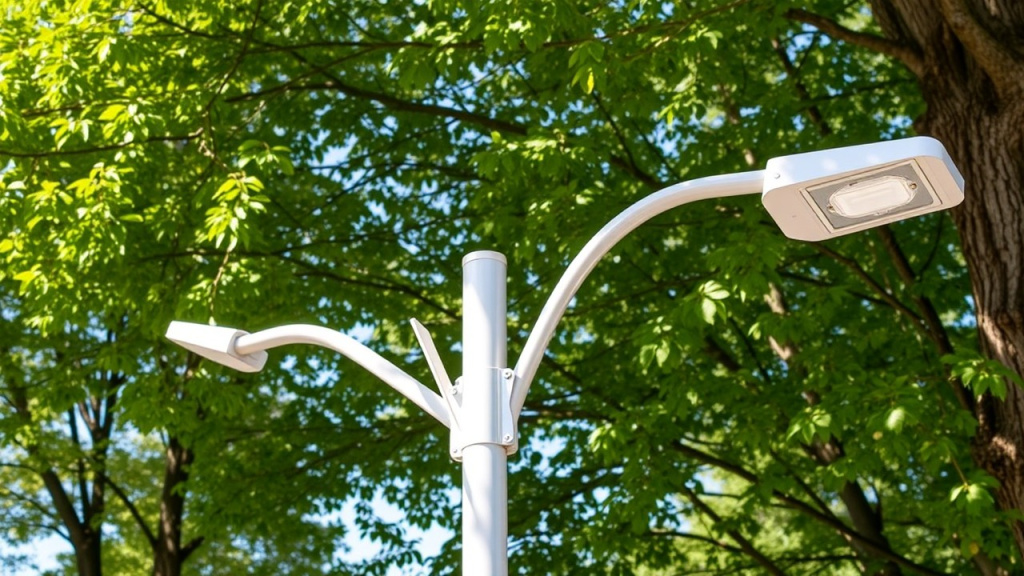

Кронштейны на опоре освещения

Если рассматривать пример кронштейна для столбов освещения с более чем 1 местом под светильники, то здесь в обозначении добавляются еще несколько параметров. Пример – К2К-1,0-1,5-0,075-0,048-180-Г.Ц. Это уже двухрожковый светильник. Для него дополнительно указываются:

  • 180 – угол между посадочными местами в плане (может быть от 0° до 180°). Этот параметр указывают только для кронштейнов с несколькими рожками.
  • Г.Ц. – антикоррозийное покрытие, которое наносят горячим цинкованием. Еще может быть П.О. – покрытие, которое наносится методом порошковой окраски.

Еще в обозначении приводится угол наклона посадочного места к горизонту. По стандарту он может быть 0°, 15° или 90°. Такие значения, поскольку они традиционные, часто не указывают в маркировке. Если же принятый угол отличается от классического, его обязательно приводят в обозначении кронштейна.

Также можно встретить такие обозначения 1К2(15°)-2,5-2,5-Ф6-0°-Тр.48,П. Здесь приводятся практически те же параметры кронштейнов для опор наружного освещения:

  • 1 – радиусный (2 – угловой).
  • К – для светильников консольного типа.
  • 2 – двухрожковый.
  • 15° – угол, под которым кронштейн наклонен к горизонту.
  • 2,5 – высота кронштейна.
  • 2,5 – вылет.
  • Ф6 – установочное место представлено в виде фланца 6 типа.
  • Тр. 48 – диаметр трубы.
  • П – порошковый метод антикоррозийного покрытия.

Какие существуют виды кронштейнов

Из расшифровки обозначения кронштейнов можно понять, что конструкции отличаются друг от друга типом посадки на опоры освещения. Существуют следующие посадочные места:

  • На обечайке. Актуален для конических многогранных и всех видов трубчатых опор освещения с верхним диаметром более 108 мм.
  • На фланце. Такие посадочные места могут использоваться как на трубчатых, так и на граненых опорах.
string(3) "250"
«Комплектующие» из нашего каталога

Кронштейны классифицируются и по числу рожков. С учетом этого параметра они делятся на одно- и многорожковые (двух-, трех- и четырехрожковые). Для последних характерно указание угла разворота между рожками:

  • 15° – самый распространенный угол, который делают по умолчанию.
  • 0° – однонаправленный рожки, располагаемые один над другим.
  • 180° – рожки, которые находятся один напротив другого, т. е. направлены в разные стороны.

Кронштейны с фонарями на опоре освещения

По месту крепления выделяют следующие типы кронштейнов для светильников уличного освещения:

  • Приставные. Прикрепляются к опоре освещения сбоку с помощью хомутов.
  • Концевые. Фиксируются на верхнем торце металлической опоры.
  • Прожекторные. Имеют множество типов крепления, которые подбираются с учетом требований клиента.
  • Настенные. Разновидность приставных кронштейнов, которые крепятся на стену.

Из всех видов кронштейнов для опор уличного освещения особенно распространены приставные, поскольку они практически универсальные. Его можно прикрепить на любую опору вне зависимости от ее конфигурации и материалов. Каждый кронштейн защищают антикоррозийным покрытием, чаще методом горячего цинкования, который обеспечивает долговечность конструкции. Чтобы придать ей красивый внешний вид, производят также окраску порошковой краской.

Заказать опоры освещения с кронштейнами

Компания «КСО-1» предлагает оперативно изготовить опоры освещения. Производство занимает от 5-7 рабочих дней. Еще немного времени потребуется на цинкование. У нас возможна окраска конструкций в любой цвет RAL. Обратитесь к нам, и мы подберем для вас оптимальные опоры освещения и кронштейны к ним, а при необходимости еще и произведем установку конструкций.
