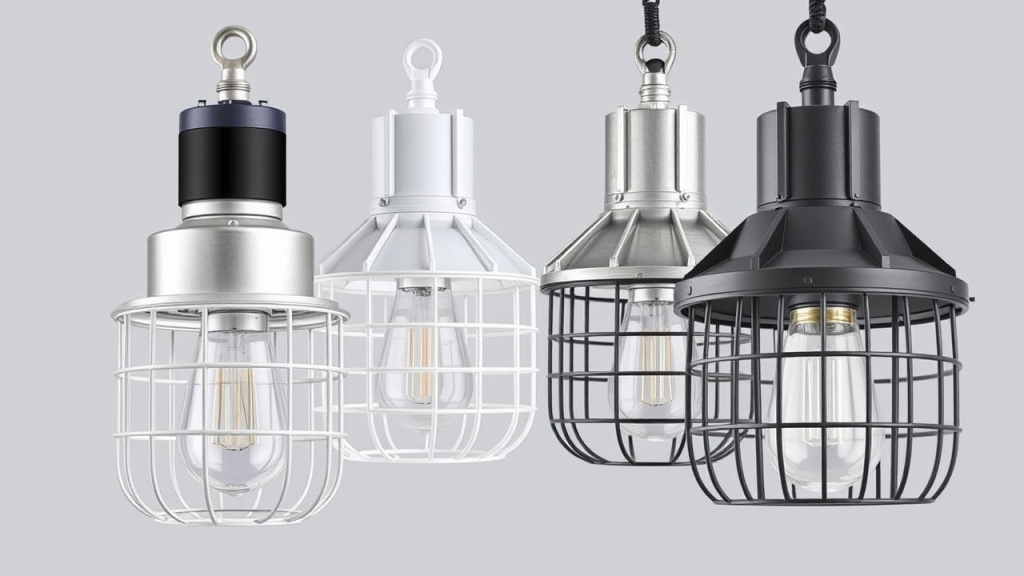

Ко всем видам взрывозащищенных светильников предъявляются особые требования, которыми определяется их конструктивное исполнение. Приборы различаются по материалу защитной оболочки, месту для ввода кабеля, видам крепежных и уплотнительных элементов. Их используют на объектах со взрывоопасной средой, например, при организации освещения объектов нефтегазовой отрасли, химической, лакокрасочной промышленности, а также в шахтах, на полигонах, складах хранения горючих материалов и пр.

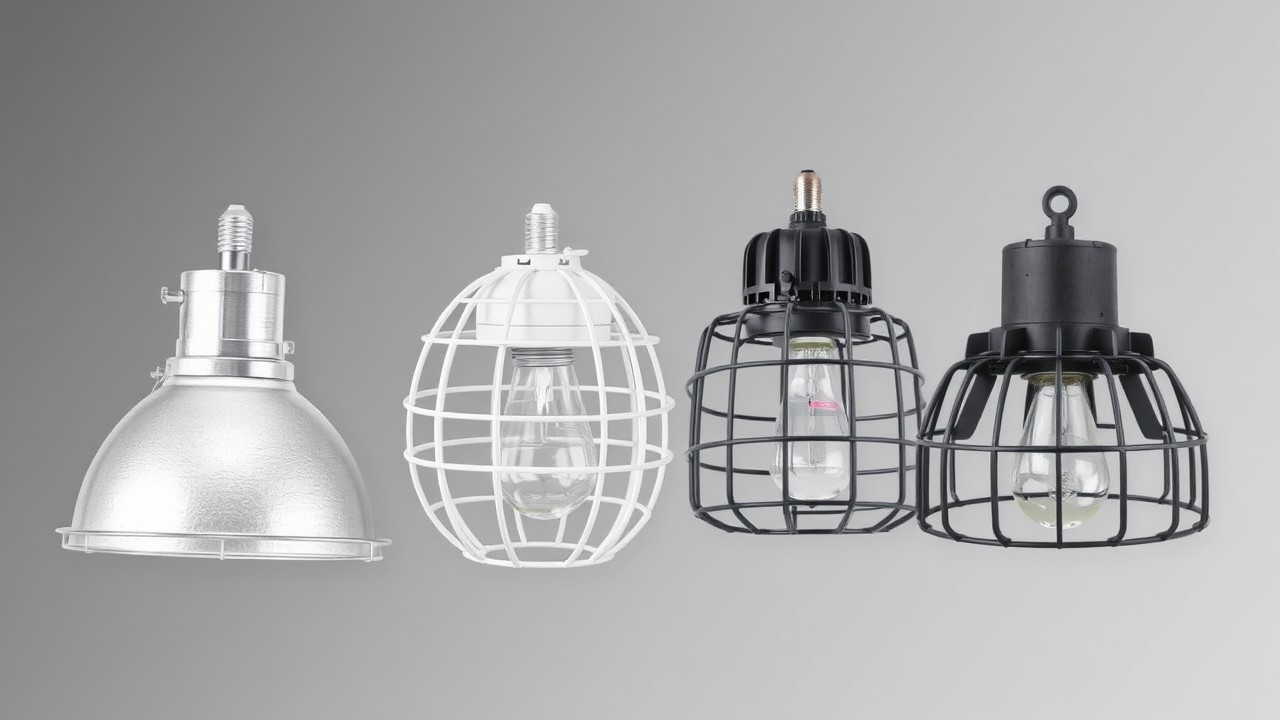

По основной классификации типы взрывозащищенных светильников выделяются по материалу защитной оболочки:
- Из экструдированного алюминия. Большинство взрывозащищенных светильников выполняются именно в таком корпусе, что объясняется его широким распространением во всем ассортименте осветительного оборудования.
- Из литого алюминия. Несмотря на большой вес и громоздкость такие корпуса считают более надежными. В дополнение к литому алюминию используют боросиликатное стекло, устойчивое к высоким температурам.

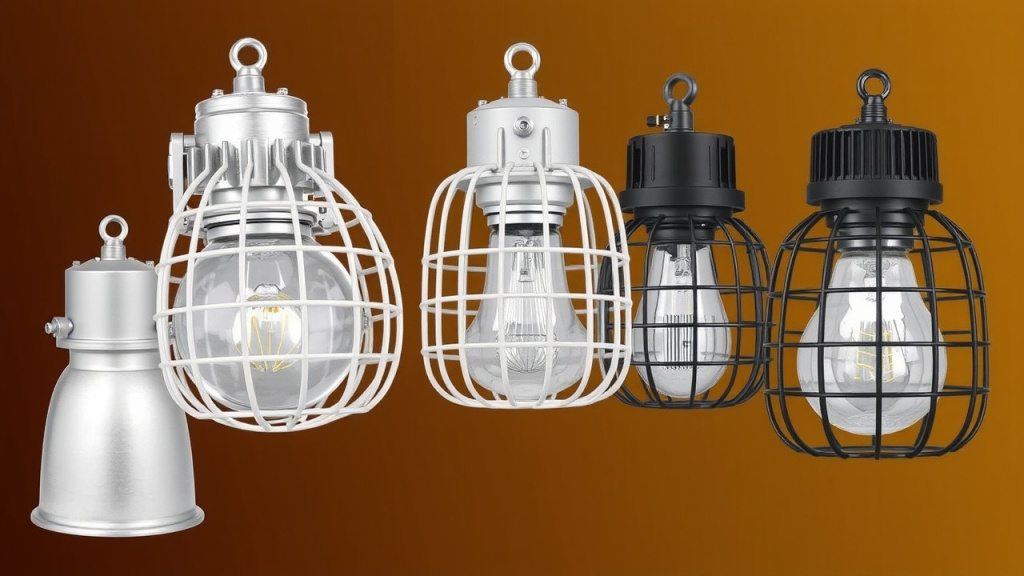

Как маркируется взрывозащищенное оборудование
Взрывозащищенное электрооборудование классифицируется по уровням и видам взрывозащиты. Светильники маркируют прямо на корпусе в соответствии с ГОСТ Р 51330 и Техническим регламентом о безопасности оборудования для работы во взрывоопасных средах.
Если рассматривать, какое обозначение относит электрооборудование к взрывозащищенному, то это буквы Ex. Именно они означают, что светильники выполнены взрывозащищенными. Ex – это знак соответствия стандартам защиты Cenelec.
Удобнее рассмотреть маркировку на примере Ex n R II T6 X DIP A21 TA 80°C, где:
- Ex – соответствие стандарту.
- nR – ограниченный пропуск газов внутрь корпуса.
- II – для применения внутри или снаружи на взрыво- и пожароопасных объектах, исключая тоннели шахт с наличием в атмосфере пыли или метана.
- T6 – температурный класс. По мере увеличения этого класса растет взрывозащита светильника.
- X – наличие ограничений в прилагаемой документации.
- DIP A21 TA 80°C – степень защиты от воспламенения горючей пыли.
На месте обозначения nR могут быть еще 11 вариантов маркировки, означающей тип взрывозащиты:
- d – взрывонепроницаемое исполнение оболочки;
- e – повышенная защита;
- i – все участки цепи защищены от искрения;
- m – герметичная заливка компаундом;
- nA – все участки цепи без искрения;
- nC – применение неискрящих контактов с оболочкой;
- nL – наличие электрических цепей с ограниченной энергией;
- o – масляная оболочка;
- p – продувка или заполнение внутреннего объема под повышенным давлением;
- q – кварцевое заполнение оболочки;
- s – специальная защита от взрывов.
Взрывозащищенные светильники чаще всего представлены моделями группы II. По категории взрывоопасных сред она подразделяется еще на 3 подгруппы: A, B и C. Наибольшее распространение получили светильники II B. Их используют, когда в воздухе содержится большое количество азота, кислорода, серы, галогенов и коксового газа.

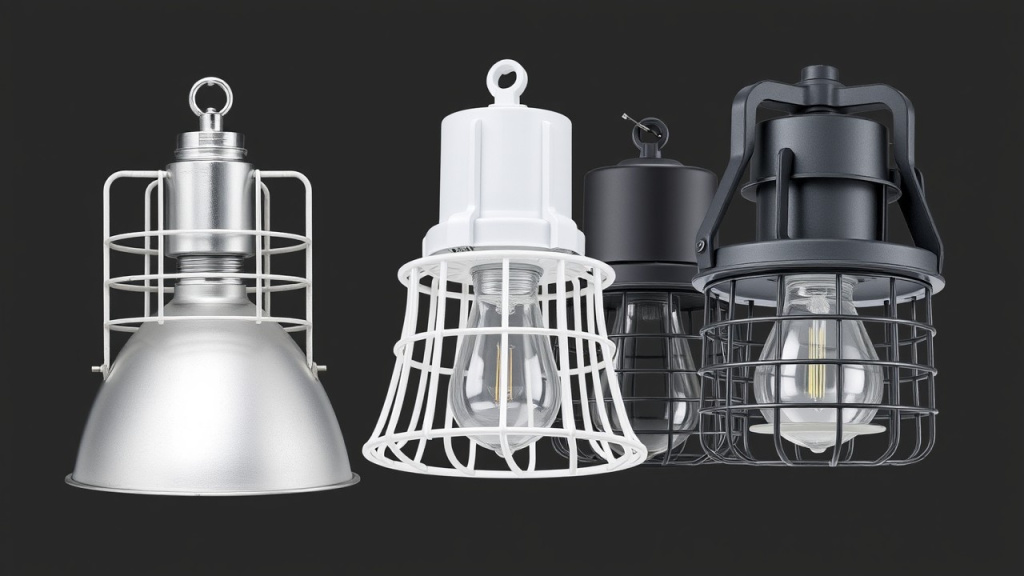

Типы взрывозащищенных светильников по уровню взрывозащиты:
- 0 – особовзрывобезопасные. Имеют повышенные показатели взрывозащиты.
- 1 – взрывобезопасные. Светильники обеспечивают взрывозащиту в обычных условиях работы и при эксплуатационных повреждениях. Исключением выступают случаи повреждения средств взрывозащиты.
- 2 – повышенной надежности. Взрывозащита обеспечена только при нормальной работе системы освещения.
Выбор взрывозащищенного электрооборудования
При выборе взрывозащищенных светильников необходимо учитывать класс защиты. Если на производстве предполагается установить приборы с классом защиты IP65, то для них будет необходима ежеквартальная чистка от грязи и пыли. Наибольшую защиту от проникновения влаги и пыли обеспечивают светильники IP67.
Еще при выборе взрывозащищенного оборудования должен быть учтен температурный класс, означающий показатель нагревания конструкции светильника. Этот параметр определяет температуру самовозгорания смесей и газов на производстве. Температура нагрева светильников ни в коем случае не должна превышать этот показатель. В таблице приведены значения, соответствующие определенному температурному классу.
Из таблицы видно: чем меньше класс, тем более широкая сфера применения светильника, поскольку выше допустимая температура нагрева его поверхности.
К крепежу, соединениям и клеммной коробке тоже предъявляются требования по защите от взрывов. Комплектующие должны иметь тот же уровень взрывозащиты, что и у самого светильника.
В целом, чтобы выбрать подходящие светильники, необходимо определиться:
- с зоной применения;
- конструкцией;
- техническими параметрами;
- степенью защиты;
- климатической зоной.
Сегодня наибольшее распространение получил светильник НСП (Н – лампа накаливания, С – подвесной, П – промышленный). Кроме ламп накаливания в него можно встраивать и другие типы ламп, в том числе светодиодные. Предлагаем дополнительно изучить про монтаж взрывозащищенных светильников на примере НСП.
При выборе типа ламп сегодня отдают предпочтение светодиодным, которые имеют множество преимуществ перед традиционными лампами накаливания, люминесцентными и пр. Они преобразуют в световой поток почти всю получаемую энергию и имеют длительный срок службы, а затраты на их эксплуатацию ниже, чем при использовании других ламп. Кроме того, в категории светодиодных сегодня есть взрывозащищенные светильники с достаточно высокой мощностью.
