Как определить напряжение ЛЭП по изоляторам
Даже не все опытные электрики внешне могут отличить опоры ВЛ, рассчитанные на разное напряжение. Но это необходимо знать и обычным людям, хотя бы для того, чтобы понимать, на каком расстоянии от ВЛ будет безопасно. Напряжение определяют по изоляторам ЛЭП, а дополнительно учитывают внешний вид самой конструкции и число проводов.
Безопасное расстояние до ЛЭП
Для обеспечения безопасности все виды ЛЭП имеют минимальные расстояния, на которые к ним можно приближаться. Их величину можно найти в Таблице 1 Приказа Минтруда России от 24.07.2013 г. № 328н. В таблице представлены минимальные расстояния для каждой категории напряжения.
| Величина напряжения, кВ | Расстояние от рабочих, их инструментов и временных ограждений, м | Расстояние от машин и механизмов, м |
|---|---|---|
| ВЛ до 1 | 0,6 | 1,0 |
| До 1 кВ | Без прикосновения (расстояние не нормируется) | 1,0 |
| 1-35 | 0,6 | 1,0 |
| 60-100 | 1,0 | 1,5 |
| 150 | 1,5 | 2,0 |
| 220 | 2,0 | 2,5 |
| 330 | 2,5 | 3,5 |
| 400-500 | 3,5 | 4,5 |
| 750 | 5,0 | 6,5 |
| 1150 | 8,0 | 10,8 |

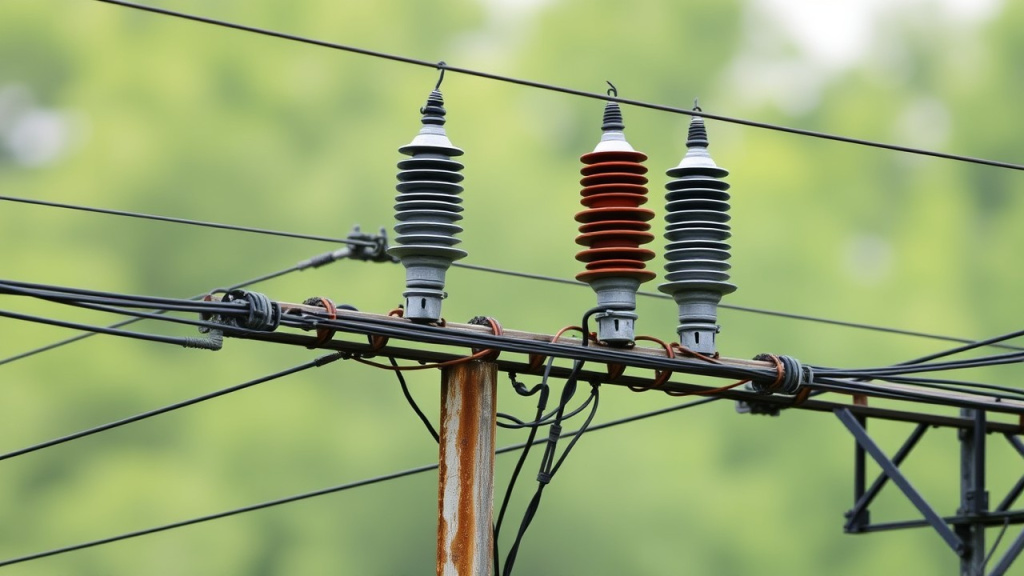

Виды изоляторов ВЛ
Изолятор ВЛ – это электротехническое устройство, необходимое для крепления и изоляции проводов на опорах ВЛ (воздушной линии электропередачи). При изготовлении изоляторов используют фарфор, стекло или полимеры.
По назначению изоляторы делятся на следующие группы:
- Линейные. Для крепления жестких или гибких токоведущих частей. Имеют развитые ребра, которые увеличивают ток утечки и напряжение пробоя.
- Аппаратные. Используют, чтобы отделить токоведущие части от нейтральных и заземленных элементов.
- Проходные. Применяются, чтобы провести провод или шину сквозь конструкции, например, когда нужно выполнить ввод в подстанцию. Отделяют токоведущие части от конструкций здания и прочих заземленных предметов.
Еще изоляторы классифицируют по методу крепления:
- Изоляторы штыревые (ИШ). Используются для фиксации на траверсах опор изолированных СИП-3 и неизолированных проводов АС. Крепятся на штырях или крюках. Встречаются на опорах ВЛ до 35 кВ.
- Подвесные изоляторы (ПС, ПСД, ПСВ). Чаще всего производятся из закаленного стекла. При креплении собираются в гирлянду.
- Опорные изоляторы (СА, ИО, ИОР, ОНШП). Используются для закрепления токопроводящих элементов в распределительных установках и на других видах электрооборудования. Применяются на линиях 6-35 кВ. Устанавливаются на консоли или кронштейны, к которым сверху жестко крепятся провода.
- Стержневые изоляторы (ИС, ИОС). Используются при напряжении более 1 кВ. Бывают из стекла или фарфора, имеют винтовые ребра. Устанавливаются вертикально, как и опорные, но могут воспринимать нагрузку в любой плоскости, т. е. могут быть опорой или оттяжкой.
Как узнать напряжение ЛЭП по изоляторам
В первую очередь стоит разобраться, какие изоляторы чаще всего используют при разном напряжении:- ВЛ до 1 кВ. Применимы только штыревые изоляторы.
- ВЛ 6-20 кВ: на промежуточных опорах – любой из видов, на анкерных – подвесные и иногда штыревые изоляторы.
- ВЛ 35 кВ: подвесные и стержневые, также допускаются штыревые.
- ВЛ более 110 кВ: подвесные, стержневые и опорные.
Количество изоляторов на гирлянде ЛЭП в зависимости от напряжения:
- 35 кВ – 3-5 шт.
- 110 кВ – 6-7 шт.
- 150 кВ – 8-9 шт.
- 220 кВ – 10-14 шт.
- 330 кВ – 14-20 шт.
- 500 кВ – 20 шт.
- 750 кВ – от 20 шт.
Все виды опор ВЛ, которые можно узнать по числу проводов и изоляторов:
- 0,4 кВ. Низковольтные линии, встречающиеся в населенных пунктах. Имеют обычные штыревые изоляторы, по одному на проводе.
- 6 и 10 кВ. Имеют 3 провода, в каждом по 2 изолятора или один, но рассчитанный на больший номинал.
- 35 кВ. Имеют гирлянду из 3-5 подвесных изоляторов для каждого из трех фазных проводов. Такие линии обычно проходят уже за городом.
- 110 кВ. Каждый провод монтируют на гирлянде с 6-9 изоляторами.
- 220 кВ. Имеют 10-14 изоляторов. Обычно применяются на подводах к крупным подстанциям.
- 330 кВ. Имеют 2 провода на одну фазу с 14-20 изоляторами в гирлянде.
- 550 кВ. В гирлянде 20 изоляторов, а фаза делится на 3-5 проводов.
- 750 кВ. Фаза с 4-5 проводниками, с более чем 20 изоляторами.
- 1150 кВ. Имеет больше всего изоляторов (от 50 шт.) и проводов в фазе (8 шт.). В России такую линию можно увидеть на участке магистрали «Сибирь – Центр».
При определении напряжения ЛЭП лишь по числу изоляторов не стоит полностью полагаться на приведенные данные. Конструктивные решения могут различаться в зависимости от климатических особенностей. Для людей безопаснее просто не приближаться к опорам, поскольку даже указанные выше минимальные значения приводятся для специалистов, участвующих в обслуживании и ремонте ЛЭП.
