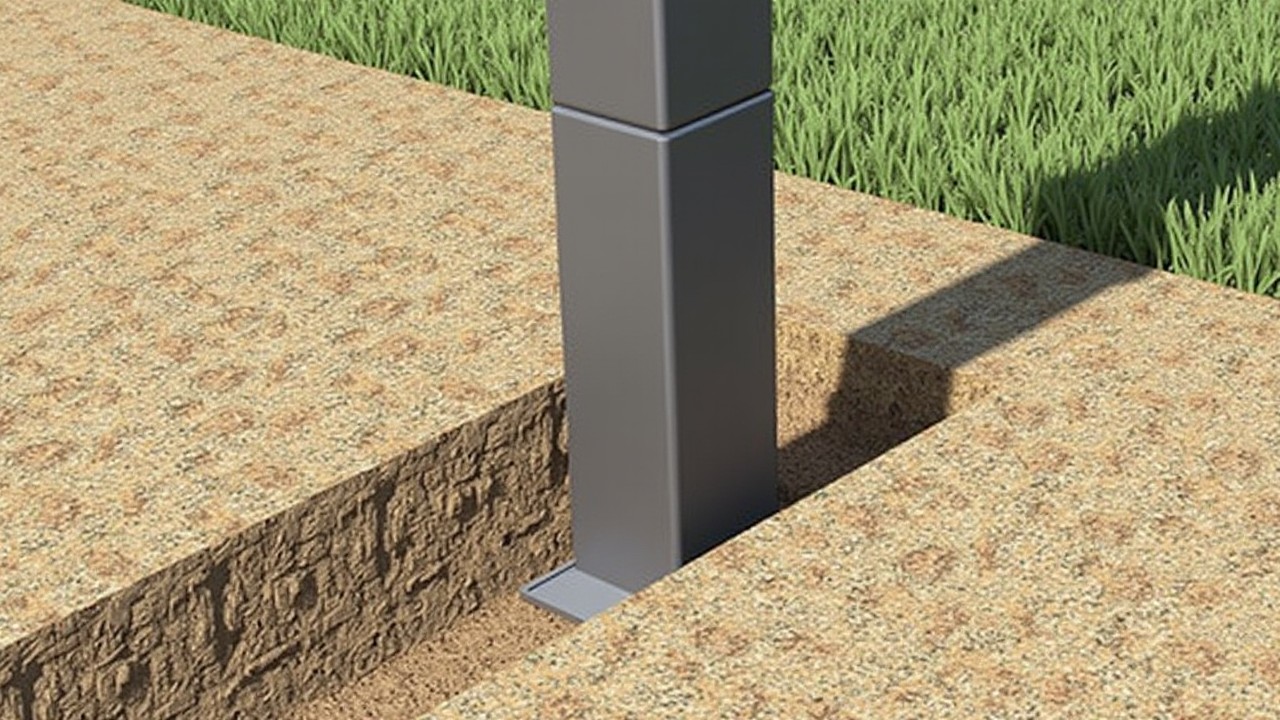

Как выбрать закладную деталь для опоры освещения
Для монтажа фланцевых опор освещения в грунт предварительно устанавливается закладная деталь. После монтажа она соединяется с наземной частью столба за счет болтов или анкеров. Закладная деталь обеспечивает опорам устойчивое положение. Еще она необходима для других длинномерных конструкций, включая мачты, молниеотводы и флагштоки. Чтобы перечисленные конструкции были по-настоящему устойчивыми, необходимо правильно подобрать закладную деталь, учтя некоторые особенности и параметры.
Что нужно учесть при выборе закладной детали
Тип, размеры и несущая способность закладных элементов выбираются по результатам расчета нагрузок, действующих на конструкцию. В нем учитываются следующие параметры:
- вид и назначение опоры освещения (мачты освещения, молниеотвода, флагштока);
- регион эксплуатации (ветровой район, глубина промерзания и состав грунта).
Металлические закладные детали имеют типовые решения. В общем случае они рекомендованы к использованию при следующих условиях:
- Климатические районы – с II4 по II11 (по ГОСТ 16350).
- Ветровые районы – с I по VII (по СП 20.13330.2011).
- Внешняя среда – слабоагрессивная (по величине агрессивного воздействия в соответствии со СНиП 2.03.11).
Закладные элементы классифицируются по типу узлового крепления. По этому критерию выделяют два вида деталей:
- Фланцевые с круглой (тип Д, разное число отверстий в зависимости от общего диаметра опорной площадки) или квадратной (тип К, 4 выреза под болты по углам) опорной частью (фланцем).
- Анкерные с круглыми или квадратными кондукторами. С помощью кондукторов вверху или внизу закладной все элементы соединяются в единую конструкцию.
Тип закладной выбирают в зависимости от ответной части, т. е. от опоры освещения. Если ее установочная площадка круглая, то и закладная должна использоваться с круглой опорной частью, и наоборот. Еще необходимо учитывать способ подвода кабеля. Для опор с подземной прокладкой закладная деталь должна иметь сквозные окна, через которые кабель протягивают и заводят в тело опоры.
При выборе типа опорной площадки закладной детали учитывают, какой тип столбов будет устанавливаться – силовые или несиловые опоры. Для последних применяется закладная с опорной площадкой квадратной формы. Для силовых опор используют детали с круглой опорной площадкой, которая имеет большое количество отверстий под болты. Еще площадка дополнительно укреплена косынками. Усиление опорной площадки необходимо по той причине, что силовые опоры должны выдерживать более серьезные нагрузки, чем несиловые.
Если опора освещения должна иметь очень большую несущую способность (например, это мачта освещения), то закладные элементы оснащают дополнительными деталями, располагаемыми по наружной поверхности. Эти детали увеличивают сцепление закладной с бетонным основанием. Дополнительно такие элементы имеют треугольные косынки и утолщенные опорные площадки. В сочетании с деталями, увеличивающими сцепление с бетоном, это повышает общую несущую способность опоры освещения.
Выбор длины закладной
Закладные детали вкапываются в грунт на определенную глубину. В зависимости от глубины промерзания грунта могут использоваться закладные разной длины. Обычно детали устанавливаются на глубину до 1-3 м, после чего заливаются бетонным раствором. Важное правило – длина закладной выбирается таким образом, чтобы деталь как минимум доставала до глубины промерзания. В зависимости от несущей способности грунта закладная деталь может устанавливаться непосредственно в грунт или утрамбовываться в гравийную смесь.
Особое внимание выбору закладной детали необходимо уделить для опор, устанавливаемых в сейсмически активных районах. Для таких регионов особенно важен прочный фундамент, а закладная выступает его неотъемлемой частью.
Заказать закладные детали
Если у вас нет готового проекта закладной и четкого понимания, какая именно деталь требуется в вашем случае, обратитесь к нашим менеджерам по контактному телефону или через онлайн-форму на сайте. Используя типовую проектную документацию, мы сможем подобрать для вас подходящую ЗДФ, а если вам необходимо индивидуальное решение, то мы создадим проект детали с нуля.
