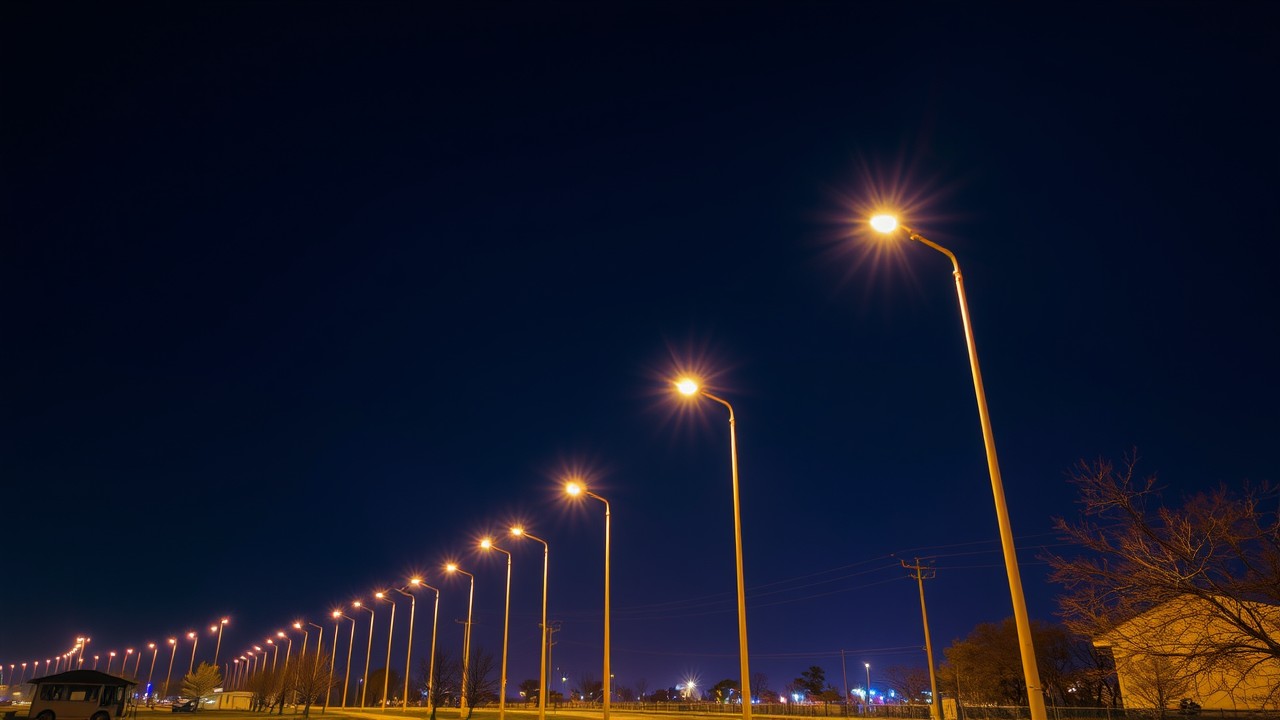

Какие требования предъявляются к опорам освещения
- ГОСТ 32947-2014,
- ГОСТ 23118 «Конструкции стальные строительные»,
- рабочей документации, по которой изначально разрабатываются опоры.
Какими должны быть опоры освещения
Согласно перечисленным документам, опоры освещения должны иметь достаточную несущую способность. Для этого проводят испытания с приложением контрольных нагрузок. В паспорте конструкций также указывается допустимая нормированная статическая нагрузка, которая может прикладываться к верхней части ствола.
Другие требования к столбам в соответствии с 6.1 ГОСТ 32947-2014:
- У опор должен быть ревизионный люк со степенью защиты не ниже IP3X по ГОСТ 14254. Люк устраивают со стороны, которая не видна с проезжей части.
- На всех столбах, кроме фланцевых, предусматриваются установочные риски, которые упрощают монтаж.
- Геометрические параметры опор не могут иметь отклонения, превышающие те, что указаны в таблице 6.1 ГОСТ 32947-2014, если в рабочей документации не указывается иное.
Максимальные отклонения размеров опор составляют:
- ±40 мм – длина опоры;
- ±20 – прямолинейность грани опоры по всей длине;
- ±2 – смещение осей группы отверстий от разбивочных осей;
- ±1,5 мм – расстояние между осями отверстий.
Болтовые соединения
В п. 6.1.3 ГОСТ 32947-2014 приводятся требования к болтовым соединениям. Для несиловых опор типа Н нужно применять гайки и болты, выполненные по ГОСТ 1759.0. Используемые анкерные болты должны удовлетворять требованиям ГОСТ 24379.1. Диаметр отверстий под болты должен иметь соответствующие размеры. Их отклонение составляет не более ±0,6 мм при диаметре до 17 мм и не более ±1,5 мм при диаметре более 17 мм. Наличие трещин по краям отверстий не допускается.
Сварные соединения
В основе опор освещения стальные листы, которые сворачивают, а затем сваривают по всей длине. Для этого должна использоваться сварка:
- Дуговая сварка в соответствии с ГОСТ 14776, ГОСТ 5264 и ГОСТ 11534.
- В защитном газе, соответствующая ГОСТ 23158 и ГОСТ 14771.
Согласно ГОСТ, возможно использование двух видов сварок. Они должны указываться в рабочей документации.
Другие важные требования
Требования к опорам касаются также их внешнего вида и антикоррозионной защиты, о чем говорится в разделе 6.1.5 ГОСТ 32947-2014. Цинкование опор освещения производится по ГОСТ 9.307, а нанесение краски – по ГОСТ 9.032. Еще в документе устанавливается нормативная толщина покрытия, наносимого методом горячего цинкования:
- 60-120 мкм – для цинкового слоя;
- 60-200 мкм – для цинкового покрытия с дополнительной окраской;
- от 60 мкм – для лакокрасочного слоя.
Поверхностное покрытие опор освещения должно быть гладким, без повреждений вроде окалины, заусенцев, сварочных брызг или прожогов. Если по заказу предполагается окраска, то цвет должен соответствовать тому, что согласован с заказчиком.
Требования предъявляются не только к конструкции опор, но и к их эксплуатации. Важно расстояние между столбами освещения, определяемое по ГОСТ и СНиП. Еще требования предъявляются к заземлению опоры. Оно считается обязательным в соответствии с п. 10.2 ГОСТ 32947-2014. При этом важно соблюсти технологию выполнения заземления опор освещения, от которой зависит безопасность их эксплуатации.
