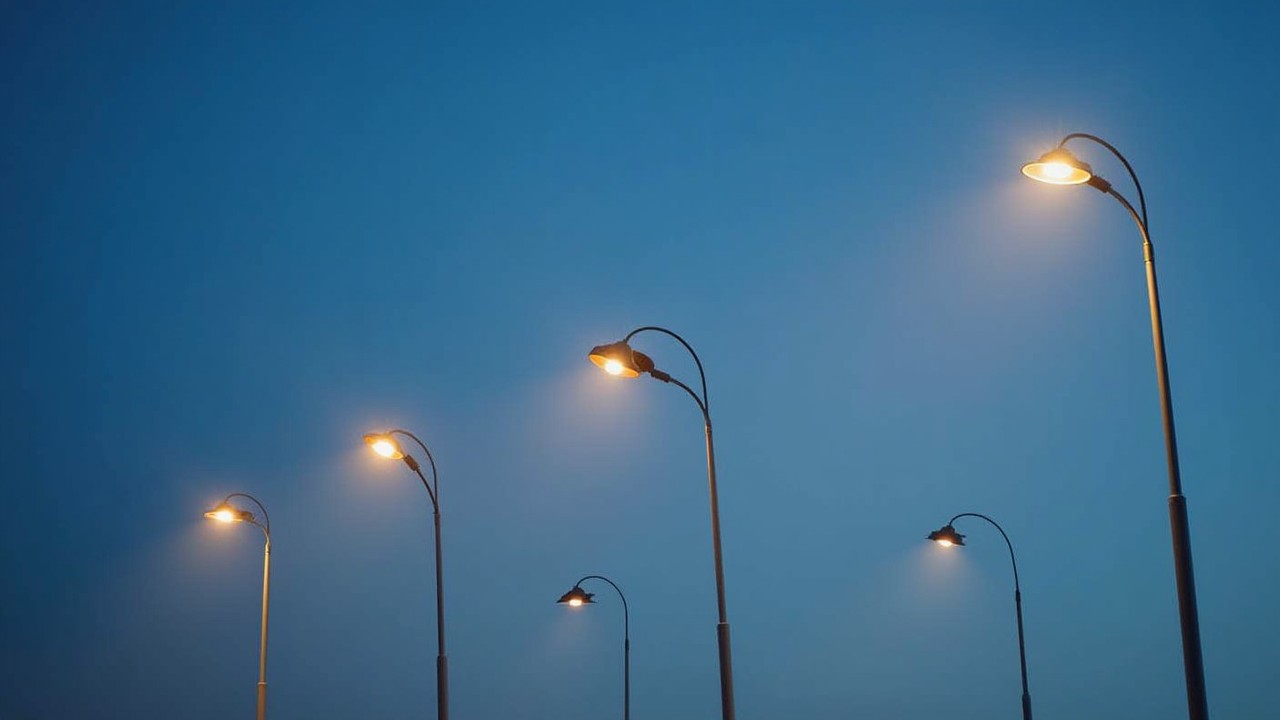

Металлические опоры освещения: виды, преимущества, особенности проектирования и этапы монтажа

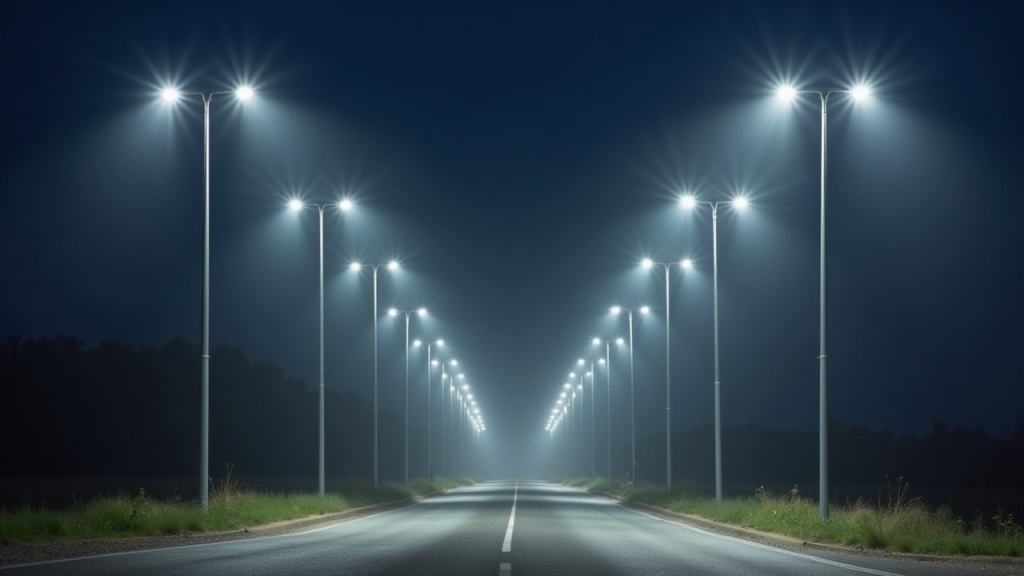

Металлические опоры - главные несущие элементы конструкций, используемых для освещения:

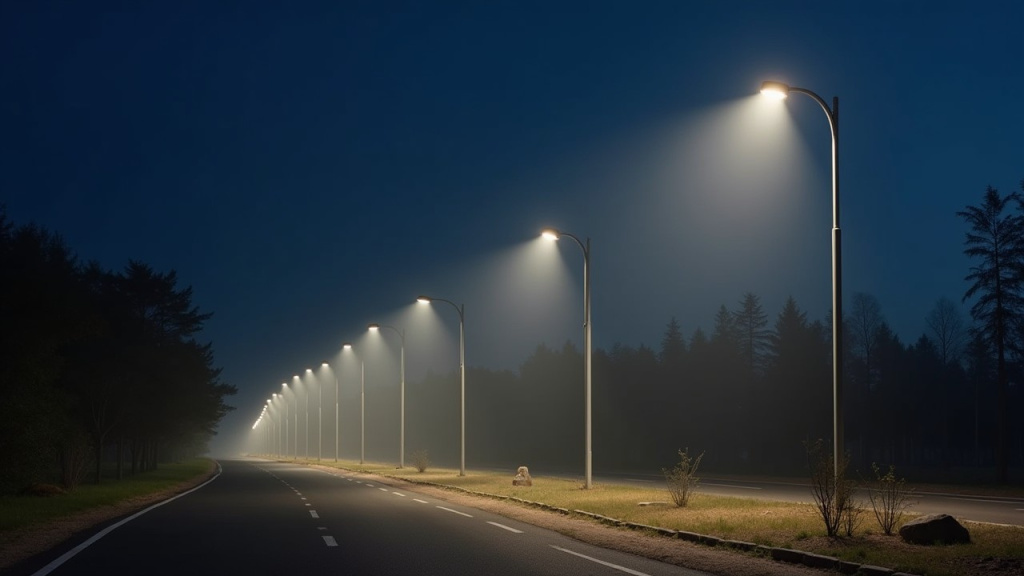

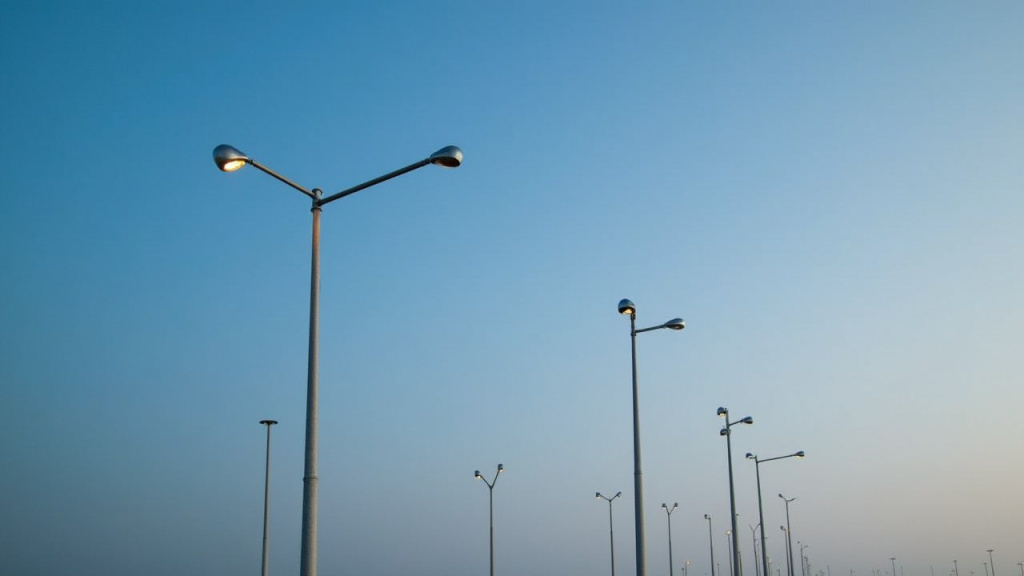

- автомобильных дорог;
- спортивных площадок и комплексов;
- стадионов;
- территорий промышленных объектов;
- мостов;
- аллей, скверов, парков и других рекреационных объектов;
- коттеджных поселков;
- придомовых территорий и пр.
Именно благодаря опорам освещения электрические приборы надежно фиксируются. За счет правильного выбора и размещения конструкций обеспечивается соблюдение норм, прописанных в СНиПах.
Чаще всего используют металлические опоры освещения. Расскажем, почему именно эти конструкции так популярны.
Преимущества металлических опор освещения
Перечислим все достоинства металлических опор освещения:
- Малый вес. Металлоконструкции легче железобетонных аналогов. Транспортировка и монтаж значительно упрощаются.
- Привлекательный внешний вид. Производители предлагают интересные дизайнерские решения.
- Стойкость к коррозии. Это обеспечивают цинковые покрытия. Обычно они имеют толщину 80 и более мкм.
- Высокая прочность. Металлоконструкции выдерживают значительные ветровые и силовые нагрузки. 2000–3000 кг — при высоте прямостоечной опоры до 10 м. До 1300 кг — при высоте фланцевой конструкции до 13 м.
- Некоторые модели на этапе эксплуатации поддаются изменениям. Можно, к примеру, варьировать высоту и диаметр.
- Долговечность. При соблюдении условий эксплуатации металлические опоры освещения служат более 75 лет.

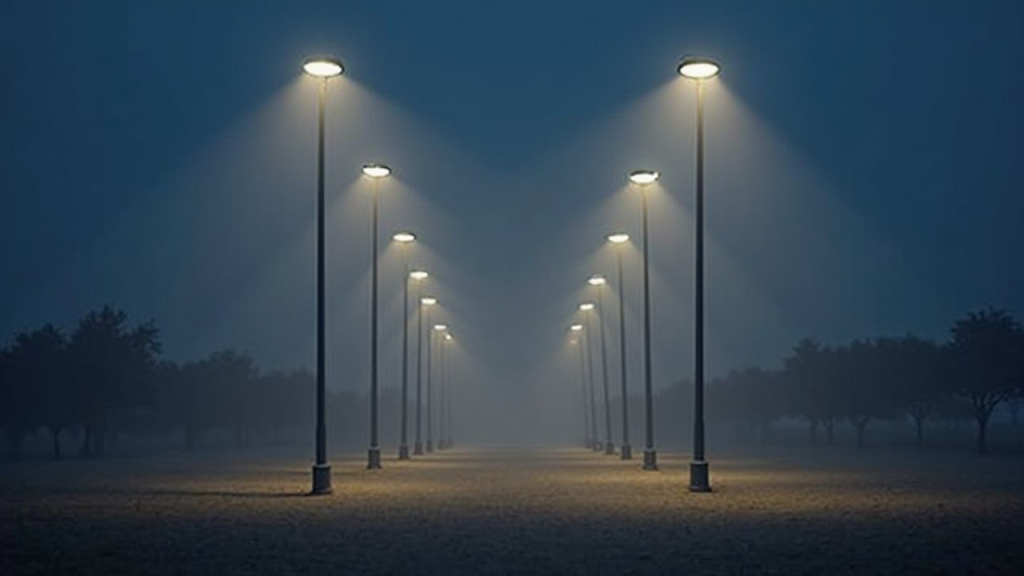

И самое главное — безопасность. При ДТП железобетонные и металлические конструкции ведут себя по-разному.
Первые — растрескиваются. В самых худших случаях части опор падают на автомобили. Металлические — лишь слегка изгибаются. При наличии ограничительных тумб удары амортизируются.

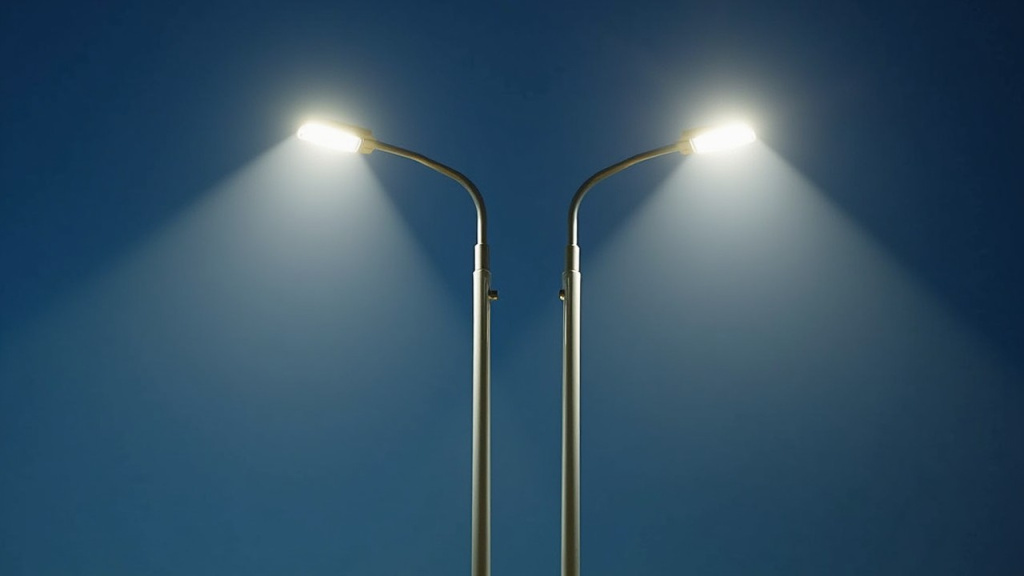

Особенности изготовления металлических опор освещения
Для изготовления металлических опор освещения берут рулонную или листовую горячекатаную углеродистую или низколегированную оцинкованную конструкционную сталь. Показатель прочности — до К55.
Вначале рулоны разматывают и нарезают на заготовки нужной длины. Полосы очищают от грязи. Производят контроль качества.
Далее заготовки поступают на листогибочный пресс. Технология выглядит так.
- Дефектные концы труб и технологические планки обрезают.
- При помощи плазменной резки прорезают технические отверстия для проводов.
- Сварные швы зачищают.
- Исправляется продольная кривизна опоры.
- Калибруются концы.
- К конструкции приваривается фланец
- Происходит контроль качества
Готовые изделия должны отвечать следующим требованиям:
- Максимальная кривизна опоры на одном метре — 1,5 мм.
- Общая — не более 10 мм.
- Увеличение длины допускается только на 2 %
- Наружный диаметр опоры освещения может отличаться от проектного на 0,003 от наружного диаметра и менее.
Виды металлических опор освещения и критерии, по которым они делятся между собой
Металлические опоры освещения делят по следующим критериям:
Профиль и конструктивные особенности
Граненые пирамидальные опоры.
Обычно имеют толщину стенок от 3 до 8 мм. Диаметр — от 50 до 650 мм. Такие конструкции чаще всего устанавливают для обеспечения городского освещения и прокладки транспортных сетей.
Особенности установки
По этому критерию металлические опоры делят на фланцевые и прямостоечные.
Конструкции первого типа крепят к бетонным поверхностям различными разновидностями соединительных элементов.
Прямостоечные модели устанавливаются в ямы и выравниваются. После этого отверстия заливают бетоном.
Предназначение и условия эксплуатации
1. Силовые металлические опоры освещения.
К таким конструкциям можно подвести питающие кабели по воздуху. Это особенно актуально, если подземная прокладка невозможна. Также по силовым опорам протягивают самонесущие изолированные провода. Светильники крепят при помощи кронштейнов.
2. Несиловые модели.
Не предназначены для подведения проводов. Их используют только для установки светильников на высоте до 12 м.

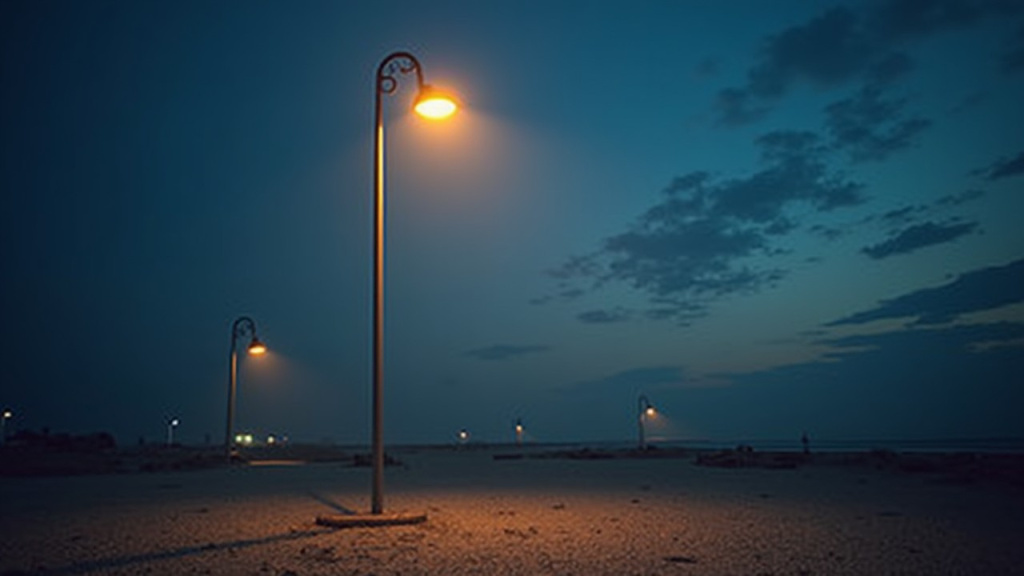

3. Декоративные конструкции.
Их предназначение — организация освещения рекреационных и культурных объектов. Высота декоративных конструкций обычно не превышает 4 метра, но встречаются и высокие модели — до 12 м. Такие опоры еще называют торшерными. На них устанавливают изысканные светильники.
4. Высокомачтовые опоры.
Освещают такие объекты, как аэропорты, стадионы, горнолыжные курорты и пр. Могут иметь стационарные и мобильные короны. Осветительное оборудование второго типа может перемещаться по опоре в автоматическом режиме. Это упрощает техническое обслуживание. Конструкции со стационарными коронами оснащают подъемниками и лестницами.

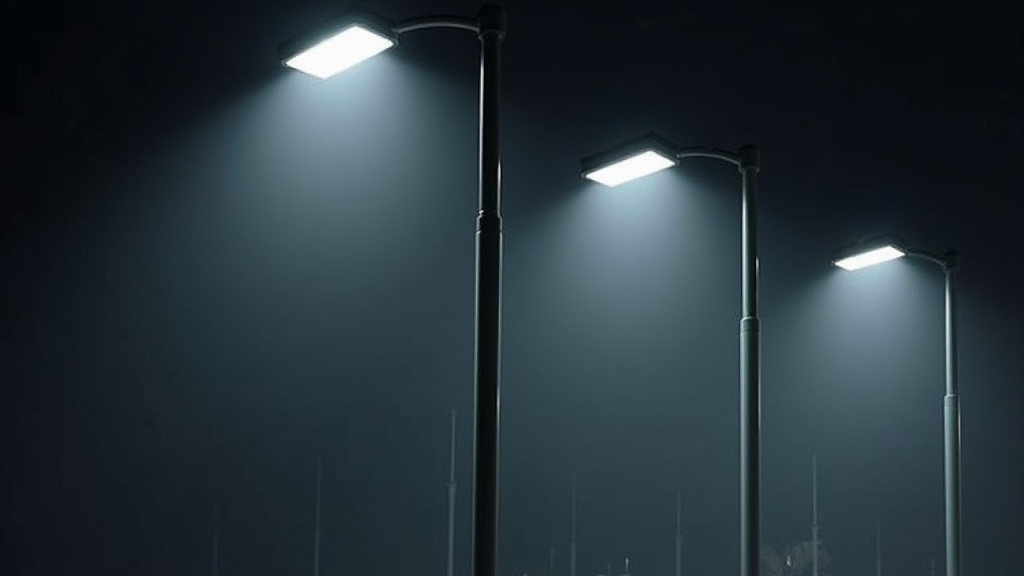

Проектирование систем освещения
Установка опор освещения и монтаж светотехники требуют создания проекта. При его разработке учитываются следующие важные характеристики:
- Особенности рельефа местности.
- Необходимые уровни яркости освещения для каждой зоны.
- Потребляемая оборудованием мощность.
- Необходимость реализации системы защиты и управления.
- Свойства электрической сети, к которой можно подключиться.
- Количество устройств.
- Методы их установки
- Расстояния между опорами.
Грамотно разработанный проект позволит оптимизировать затраты на реализацию, а также соблюсти все нормы и требования к построению систем освещения, прописанные в СНиПе. Расскажем о самом важном.
Все городские объекты имеют норму по освещенности площади.
- Категория А. Ее имеют магистральные дороги и главные улицы городов. Освещенность может варьироваться в пределах от 15 до 20 лк.
- Категория Б. В нее входят крупные улицы. Освещенность — 10–15 лк.
- Категория В. Ее имеют дороги местного назначения. Необходимый уровень освещенности — 4–6 лк

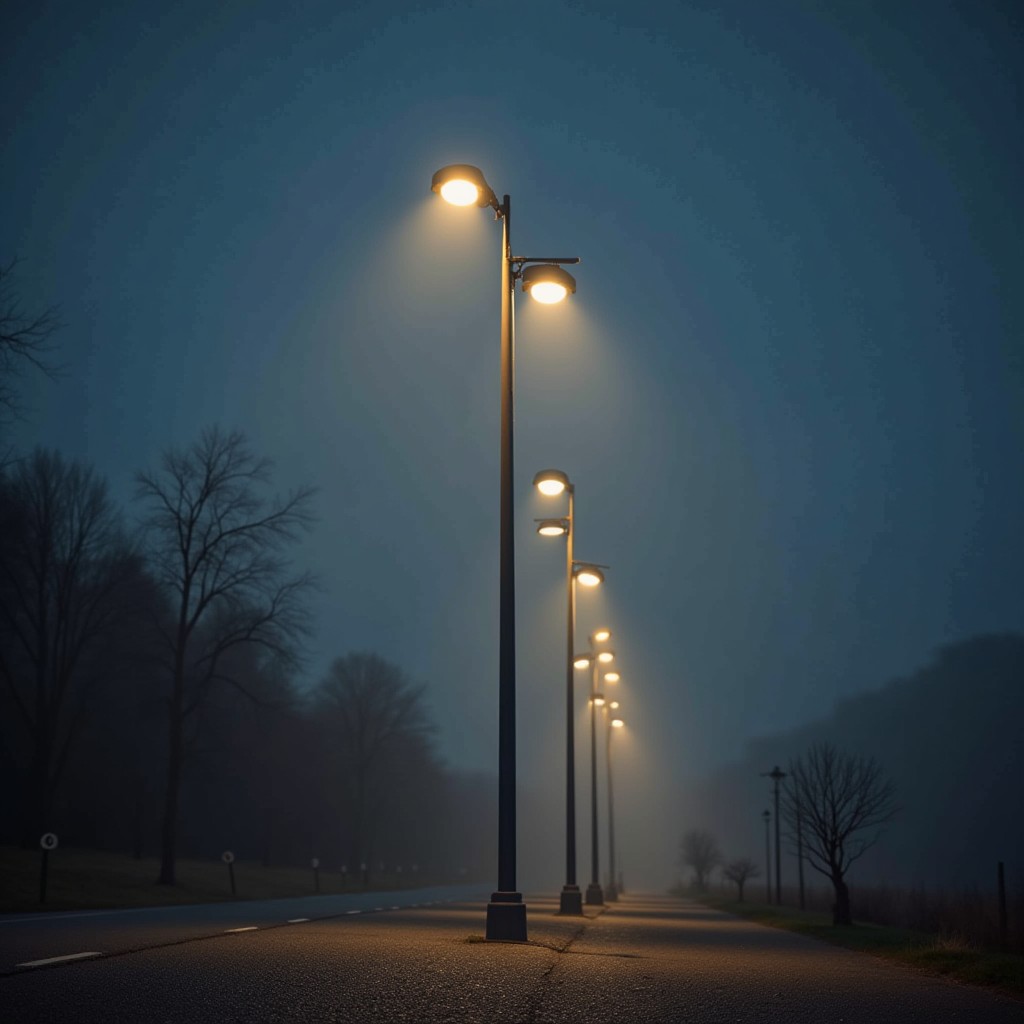

Рекомендуемая степень защиты светильников — IP65–67 Металлические опоры для освещения пешеходных аллей должны быть установлены вне дорог. При ширине аллеи менее 10 м используют одностороннюю схему размещения опор. Для организации систем освещения широких дорог применяют двухсторонние, прямоугольные и шахматные схемы.

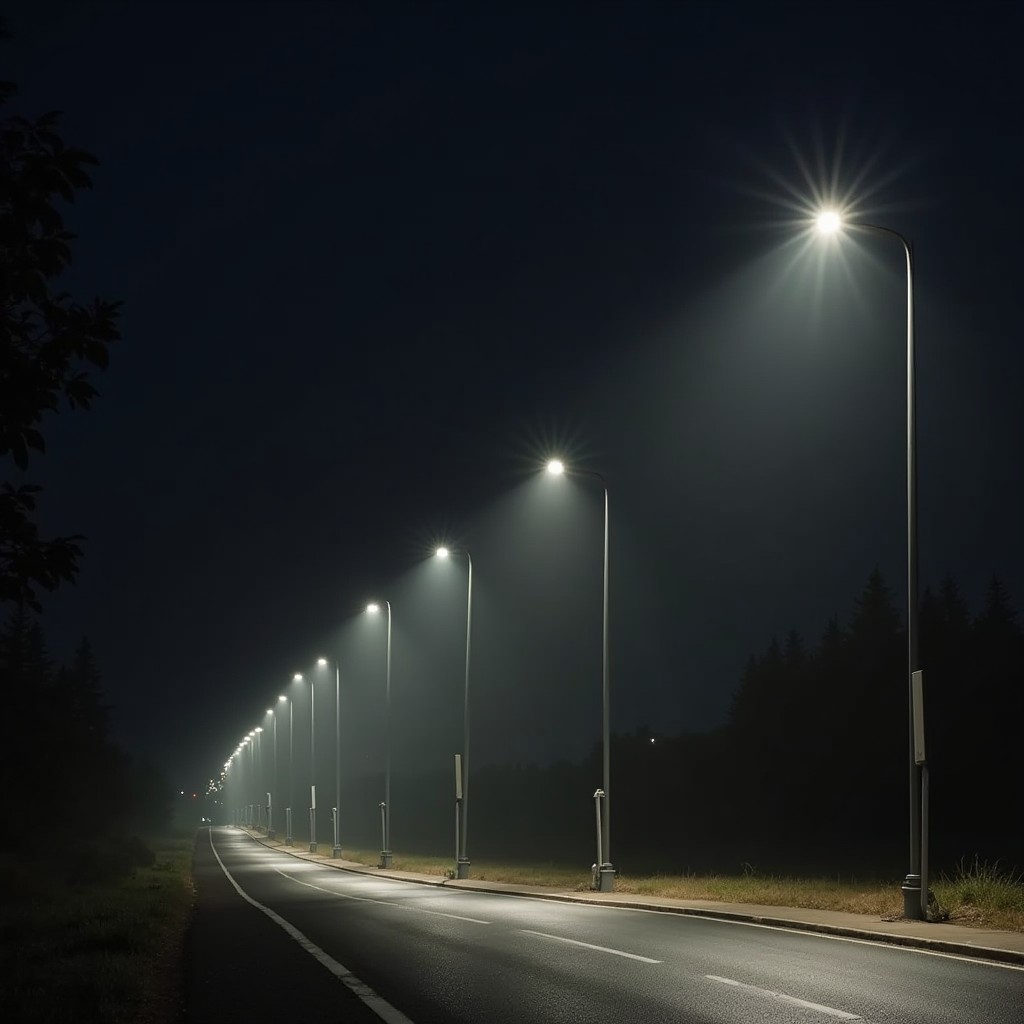

Перечислим основные требования к размещению опор на дорогах.
- На обычных дорогах конструкции располагают на расстоянии 0,6 м от бордюров.
- На трассах с интенсивным движением это расстояние составляет 1 м.
- При отсутствии грузового и электрического транспорта — 0,3 м.
- Если бордюра нет — 1,75 м.
Также стоит уделить внимание вопросам выбора высоты размещения источников света и иным важным особенностям.
- Угол наклона консольных светильников к горизонту должен варьироваться в пределах от 15 до 30°.
- Расстояние от светильника до электросетей общего пользования должно превышать 0,6 м.
- Для экономичного освещения мостов и парапетов светильники можно располагать на расстоянии 0,9–3 м от земли.
- При необходимости организации проезда снегоуборочной техники можно удалять светильники от проезжих частей, но не более, чем на половину высоты опор.

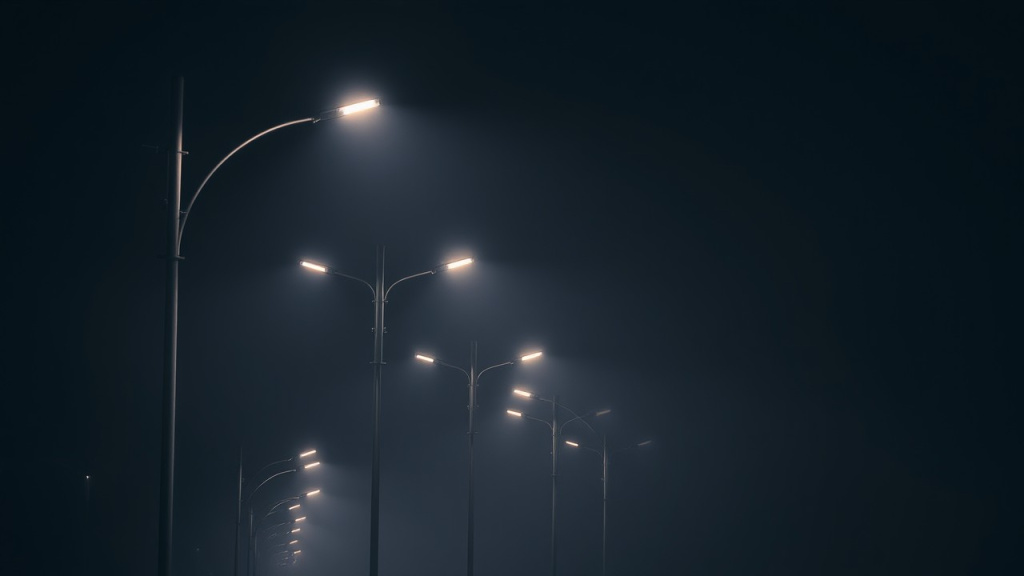

Монтаж опор освещения
Монтажом опор освещения должны заниматься специалисты профильных компаний, имеющих соответствующие допуски. Организация систем освещения при возможности подземной прокладки кабелей включает в себя следующие виды работ:
- Разработанный проект согласовывается во всех инстанциях.
- Выкапываются траншеи.
- Прокладывается кабель.
- Происходит установка опор освещения.
- К ним крепятся кронштейны.
- Выполняется монтаж светильников.
- Система тестируется и вводится в эксплуатацию.
