Виды уличных консольных светильников

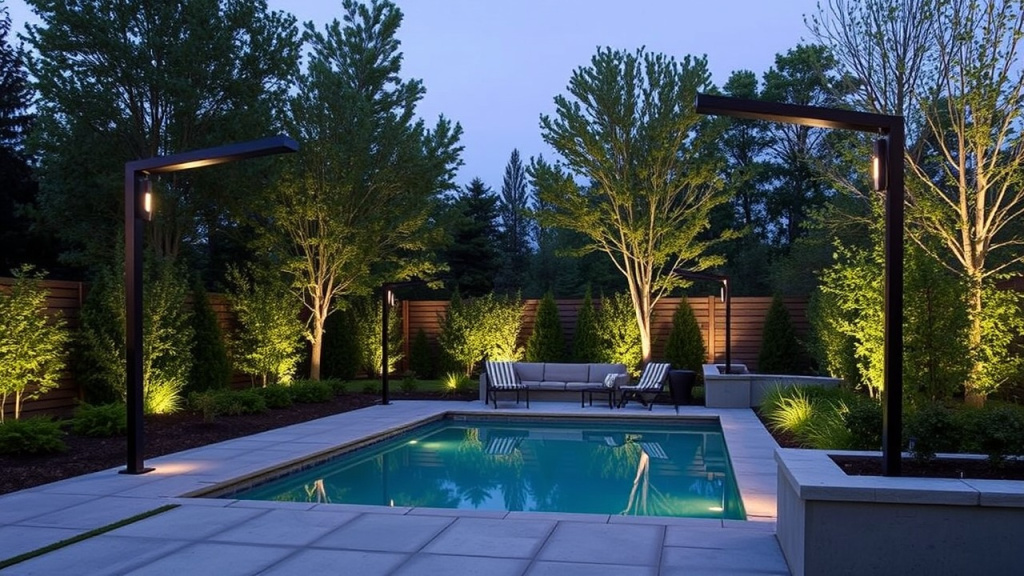

Консольный светильник – разновидность осветительного прибора, который устанавливается на опору освещения с помощью кронштейна (консоли). Так называется конструкция, которая одним концом жестко закреплена на стволе опоры, а другим выступает за его пределы. Это наиболее распространенный из всех способов крепления светильников на опорах освещения. Их используют в освещении самых разных территорий: дорог и городских улиц, дворов многоэтажных домов, парковых и других пешеходных зон.
Тип крепления консольного светильника
Установка светильника с помощью кронштейна – это целая система крепления, которая предполагает монтаж на оголовок опоры освещения. У консоли есть два винта (шпильки), затягиваемые шайбой. Чем больше их площадь, тем более надежным получается натяжение. К плоскости ствола конструкцию крепят при помощи саморезов, вкручиваемых в предварительно вырезанные отверстия. Уже на шпильки надевается сам осветительный прибор. Главное – предварительно правильно рассчитать высоту установки светильника.
![Тип крепления консольного светильника](/upload/medialibrary/0ae/1jb1iroaf2l1gpwhvbqkld6ubp0sq8oa.png)

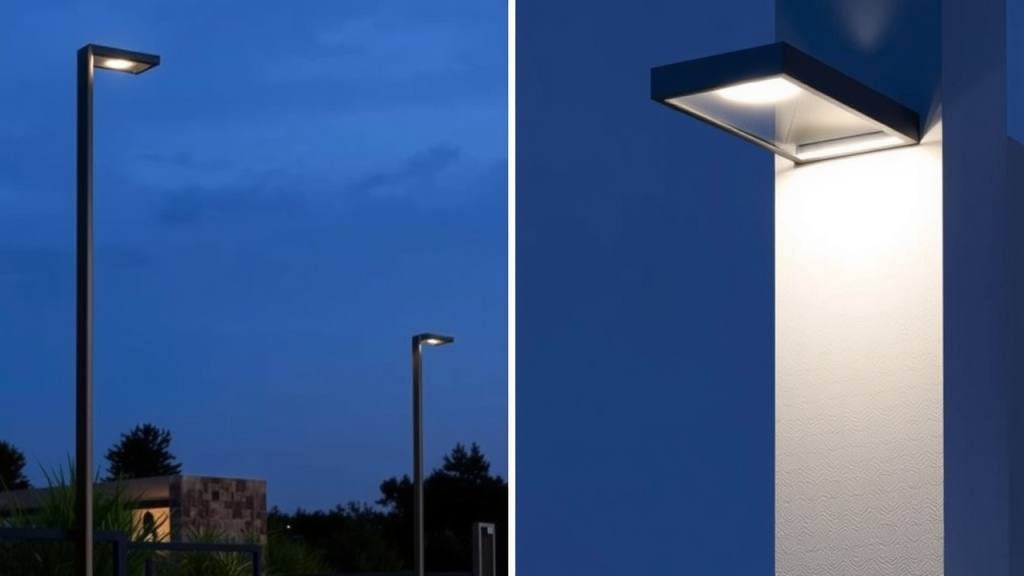

Кронштейн для консольных светильников может иметь разное крепление на ствол опоры:
- На обечайку. Представляет собой деталь в виде замкнутой листовой конструкции, открытой с торцов. Располагается в нижней части кронштейна, имеет резьбовые отверстия для его крепления на столб. Обечайка подходит для многогранных и трубчатых опор освещения.
- На фланец. Представляет собой ограничительное кольцо, до которого доводят кронштейн, вставляемый внутрь полого ствола. Для фиксации на фланце предусмотрено 2 ряда резьбовых отверстий. Такой способ монтажа подходит для трубчатых и граненых опор освещения.
- Боковой (приставной). Используется для монтажа светильников на плоские вертикальные поверхности, чаще всего на фасады зданий. Имеет две площадки с болтами, с помощью которых кронштейн фиксируют на стене или опоре освещения.
- Накладной. Такой тип кронштейна имеет сбоку специальное крепление с винтами, которые закручивают после того, как конструкцию надели на ствол опоры. В зависимости от поперечного сечения ствола накладная часть может быть цилиндрической, квадратной или многогранной.
![Консольные светильники](/upload/medialibrary/23f/fmk11hbt7b371imh0ydwthndxvx225mz.jpg)
![Крепление светильника на фланец](/upload/medialibrary/a7b/7da7wb76bh5prc66snv4lbalw5ltxn14.jpg)
![Боковой способ крепления светильника на опору освещения](/upload/medialibrary/6ab/50fyd3h8m5cxst4ojz53jaxl6irw6e46.jpg)
![Накладной тип крепления светильника](/upload/medialibrary/6b7/kuw0k0ahk4b1244qi0m66qym49eu1dd9.jpg)
Виды консольных светильников
В зависимости от количества светильников, которые требуется установить на опору, кронштейны могут быть одно- и многорожковыми. В последних может быть разный угол между рожками. Самые распространенные варианты – 0°, 90° и 180°. В зависимости от угла меняется направление светового потока от светильников.
![Виды консольных светильников](/upload/medialibrary/53d/01b22kzvt1p00hdfu4ub14lf8k7gulyz.png)
Если рассматривать вопрос используемых ламп, то наибольшее распространение получили консольные светодиодные светильники. Они долговечные, экономичные и нетребовательные в уходе, а еще обладают максимальной светоотдачей, что позволяет экономить на уличном освещении. Длительный срок службы обусловлен высокой степенью защиты от внешней среды – не ниже IP44.
Еще уличные светодиодные светильники более эстетичны по внешнему виду. Они часто имеют современный дизайн с необычными формами и конфигурацией. Различия между разными моделями заключаются в количестве светодиодов и мощности, от которых зависит яркость света. Наиболее мощными считаются магистральные консольные светильники, применяемые для освещения загородных автомагистралей и шоссе категорий А1 и А4, городских улиц и дорог категорий Б1 и Б2 со средней и высокой интенсивностью движения.
![Схема крепления светильника к опоре освещения](/upload/medialibrary/dda/z3cynd9i9e4mpw6qooj1xfe8h3wsd79j.jpg)
Сами светильники консольного типа могут крепиться на кронштейны разной конфигурации:
- Радиусные. Изготавливаются из трубопроката, имеют красивую изогнутую форму.
- Угловые. Представляет собой две трубы, соединенные под определенным углом.
- Торшерные. Представляют собой вертикальную трубу, используются для торшерных и подвесных светильников.
- Т-образные. По форме представляют собой букву «Т», используются для установки нескольких светильников или прожекторов с целью организации освещения больших открытых пространств.
В заключение
Таким образом, консольные светильники – один из самых распространенных и универсальных осветительных приборов для внутреннего и наружного освещения. Кронштейны имеют несколько разных способов крепления и вариантов исполнения, что позволяет подобрать оборудование под любые задачи.
Дмитрий Петров
