Светильники для опор освещения. Обзор видов и подключения
Наружное освещение организуют с помощью опор освещения и светильников, которые устанавливают на них на определенной высоте. Столбы изготавливают из разных материалов: дерева, железобетона или металла. Более широкое распространение получили металлические опоры, поскольку они долговечные, эстетичные и более экономичные. На такие опоры могут устанавливаться разные типы уличных светильников.
Какие светильники используют с опорами из металла
К уличным светильникам предъявляют требования по обеспечению достаточной освещенности. Еще приборы должны быть эстетичными и надежно защищенными от внешних факторов. Последнее касается класса защиты IP. Чтобы выбрать уличные светильники, необходимо понимать, где и в каких условиях они будут эксплуатироваться. К наиболее часто применяемым на улице осветительным приборам относятся те, что имеют следующие классы защиты:
- IP44. Защищены от попадания частиц размером от 1 мм и брызг воды, падающих в любом направлении. На улице эксплуатируются под навесами, т. е. без постоянного контакта с водой.
- IP54. Имеют ту же защиту от воды, что и IP44, но лучше защищены от твердых частиц. Внутрь корпуса таких светильников пыль будет попадать в очень незначительной массе.
- IP65. Имеют абсолютную защиту от пыли, не пропускают внутрь корпуса струи воды, падающие в любом направлении. Подходят для использования на открытой территории, выдерживают осадки.
- IP66 и IP67. Абсолютно пыленепроницаемые. По защите от воды: IP66 защищен от динамического воздействия потоков воды, а IP67 от ее попадания при погружении на глубину до 1 м.
- IP68. Подходят для эксплуатации под водой, выдерживают ее давление, не давая влаге проникнуть внутрь корпуса.
Какие светильники оптимальны для опор освещения:
- Прожекторные. Характеризуются самой большой мощностью, поэтому используются для освещения открытых пространств большой площади: территорий промышленных предприятий, площадей, больших автомобильных парковок, автомагистралей.
- Торшерные. Их устанавливают на вершине опоры. Это наиболее узнаваемый вид светильников, поскольку чаще всего они имеют шарообразную форму. Такие светильники встречаются практически в любой парковой зоне.
- Консольные светильники. Устанавливаются на консоли (кронштейне) – выносном элементе, который крепится к верхней части опоры. Самые универсальные светильники, активно применяемые для освещения любых объектов.

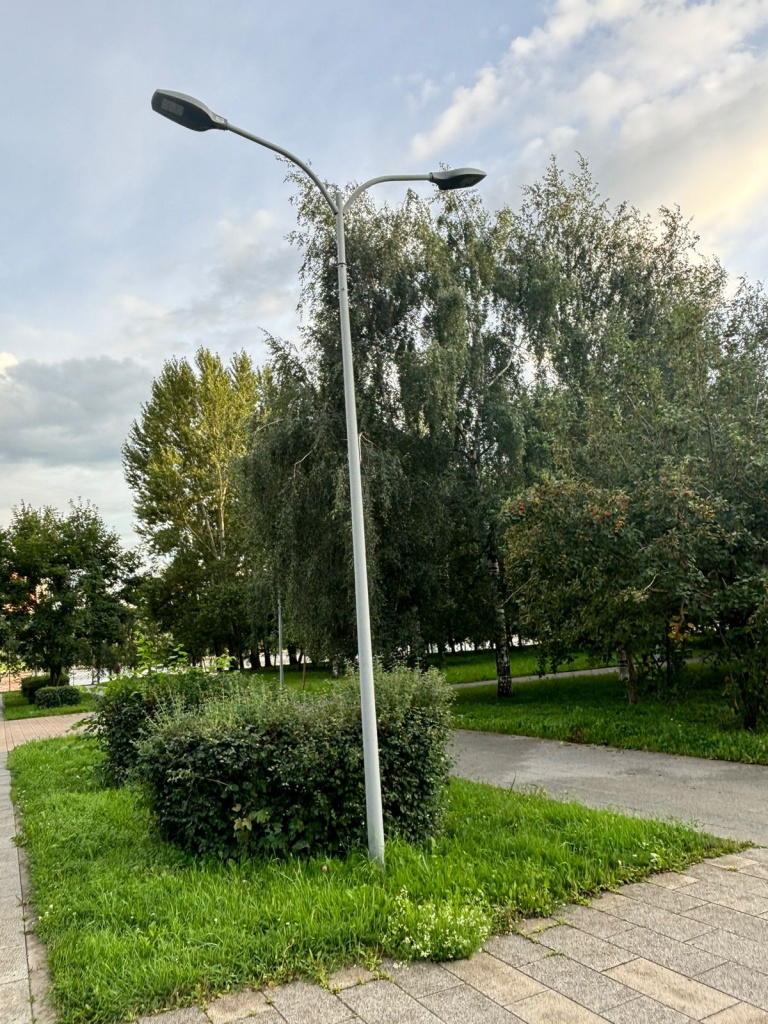

- Садово-парковые. Используются не только для утилитарного, но и для декоративного освещения. Часто встречаются в ландшафтном дизайне. Помогают расставить световые акценты на территории. Ввиду выполнения декоративной функции часто имеют необычный внешний вид.
Материалы уличных светильников
Наружные светильники также различаются по материалам изготовления. Сырье выбирают с учетом используемых источников света. Если предполагается, что на опоры освещения установят уличные светодиодные светильники, то выбирают теплопроводные материалы, например, алюминий. Это связано с чувствительностью светодиодов к перегреву. Алюминий выбирают еще и потому, что он легко поддается обработке, и из него легко создать форму, которая будет максимально рассеивать тепло. Кроме алюминия применяются:
- нержавеющая сталь;
- сплав алюминия с медью и магнием;
- пластик и стекло.
- На верхнем торце опоры ставят кронштейн (для консольных светильников). Для крепления используют прижимные гайки, приваренные к обечайке или металлическому столбу.
- Подготавливают сами светильники: распаковывают упаковку, вытягивают контакты, ставят лампу и выполняют проверку путем подключения к электросети.
- Монтируют распаечную коробку с подключением кабелей. Работы ведутся в ревизионном лючке.
- Устанавливают автоматический выключатель, необходимый для локального отключения напряжения при необходимости провести ремонт или техобслуживание.
- Надевают на кабель гофрированную трубу, вводят его в ревизионный лючок.
- Устанавливают светильник, подключают кабель к его зажимам. Выполняют работы по заземлению.
- Закрывают корпус светильника, подключают питающий кабель и жилы заземления.
- Закрывают распаечную коробку и ревизионное окно.
Особенности подключения светильников
Подключение светильника на опоре освещения происходит после подводки кабеля. Его прокладывают подземным или воздушным способом. Работы по подключению ведут с автовышки или автокрана, который подводят к опорной конструкции. В общем виде технология подключения включает несколько этапов, на которых:
Монтируя уличные светильники на опоры освещения, очень важно соблюсти технологию установки. От этого зависит стабильная работа осветительной системы и то, насколько будет минимизирован риск аварийных ситуаций. В этом вопросе также важны требования к опорам освещения. Соблюдение их и технологии установки уличных светильников гарантирует надежность всей системы в целом.
